M PUMPS
Serie T MAG-M
Magnetdriven turbinpump
- Flöde max. 200 l/min
- Tryck max. 135 mvp
- För svårpumpade vätskor, aggressiva korrosiva eller med låg ytspänning
- Går även att få i explosionsskyddat utförande (ATEX)
Vald variant
Teknisk data
| Flöde max | 50 l/min |
|---|---|
| Flöde max | 3 m³/h |
| Pump storlek | M1 |
| Differenstryck | 40 mvp |
| Systemtryck max | 25 bar |
| Anslutning | DN15 PN25 |
| Material Axel | SS 316 |
| Material Axellager | Kiselkarbid |
| Material Lager | Antimoniskt kol |
|---|---|
| Material Packning | PTFE |
| Material Pumphus | SS 316 |
| Motor | IEC 71 B5 |
| Viskositet max | 200 cSt |
| Temperaturområde till | 120 °C |
Pumpvärden

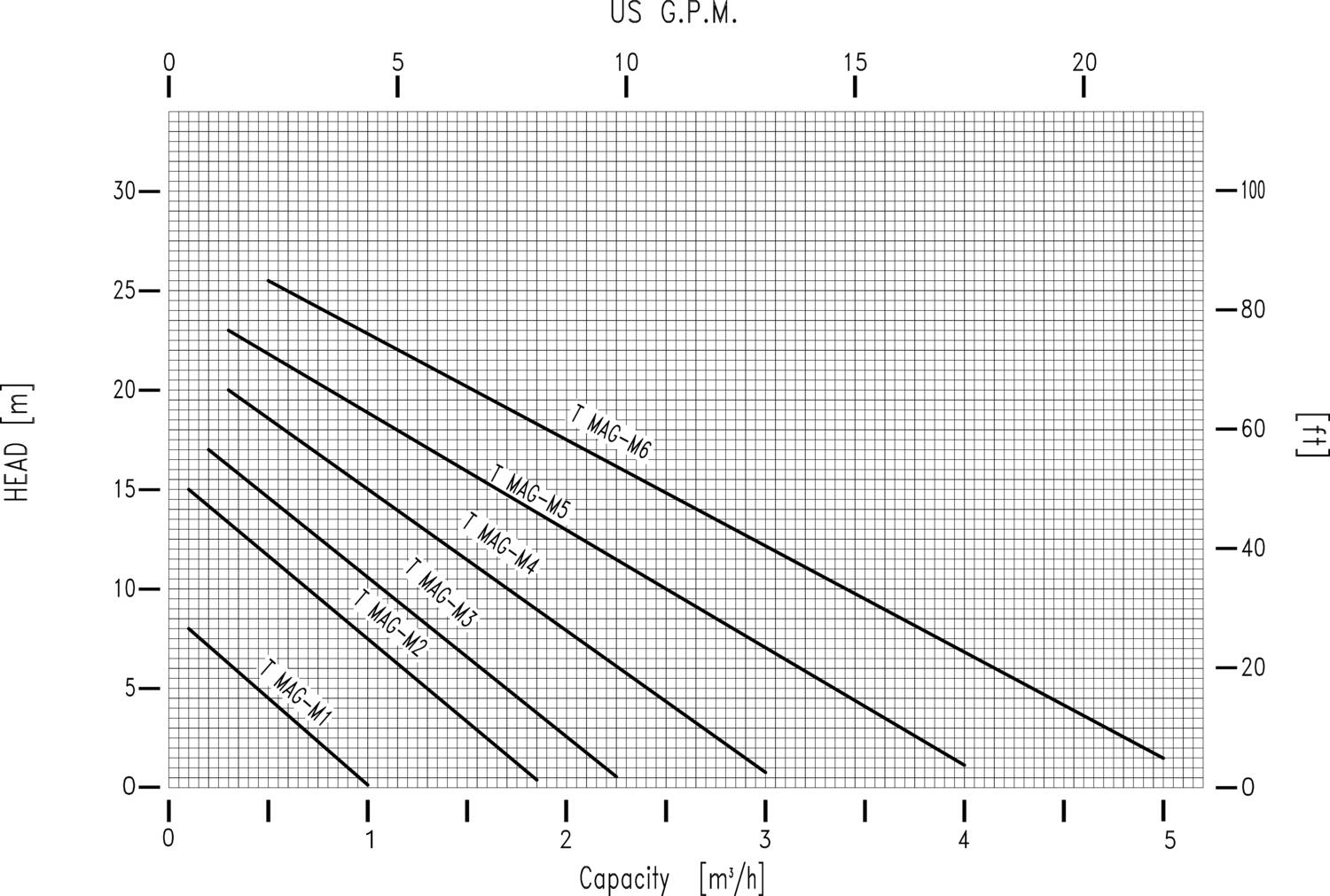

T MAG-M 1450 rpm
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

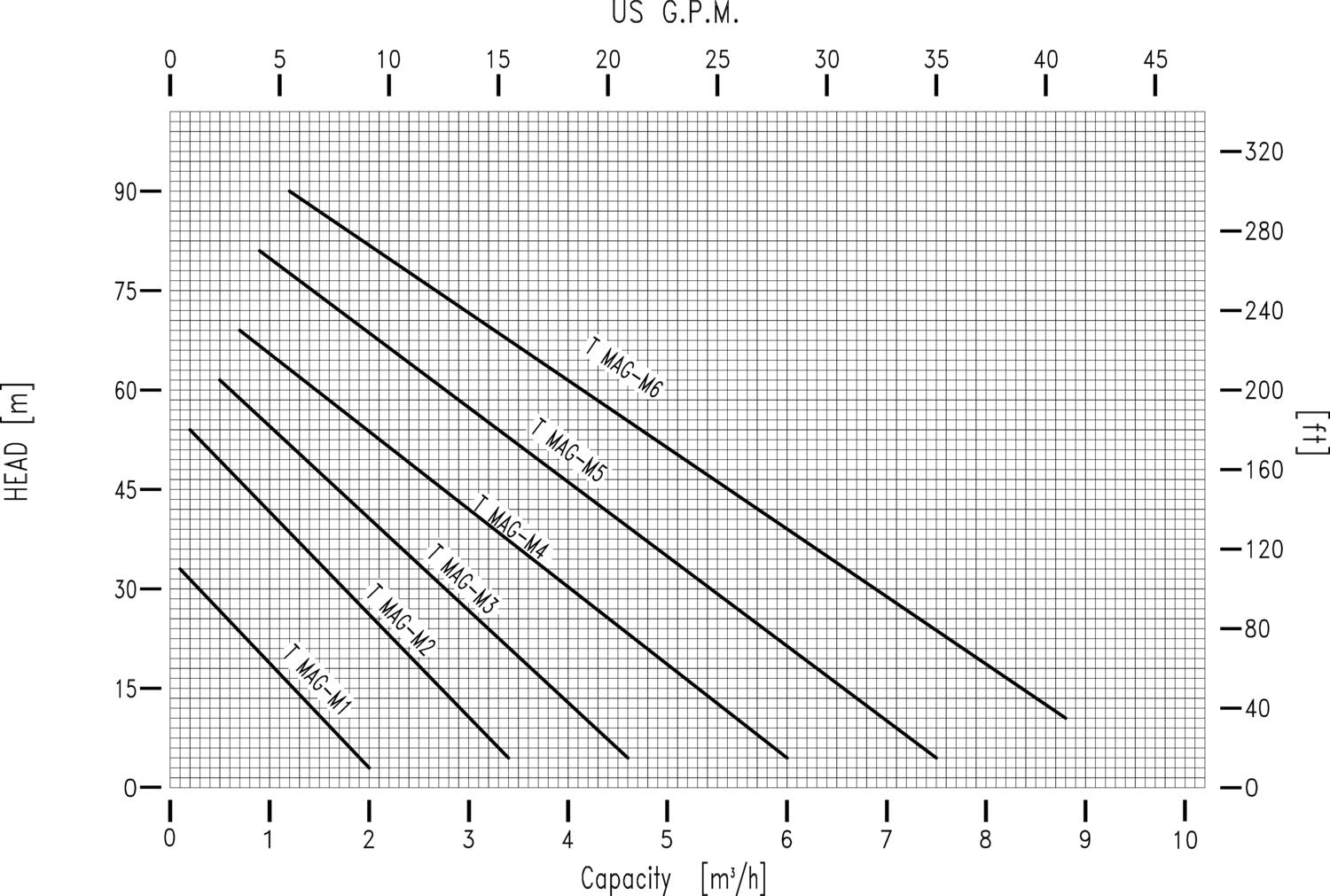

T MAG-M 2900 rpm
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

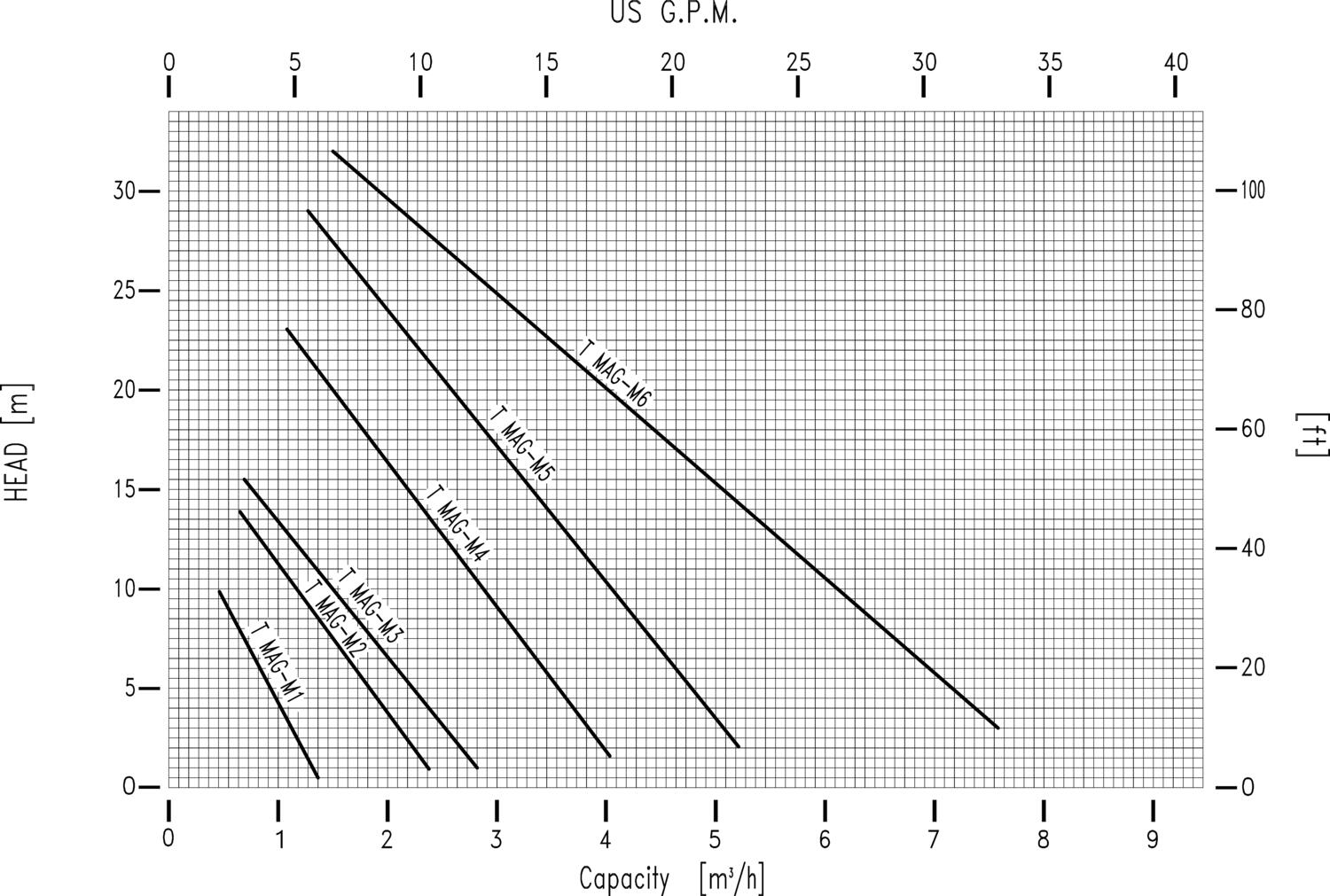

T MAG-M 1750 rpm
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

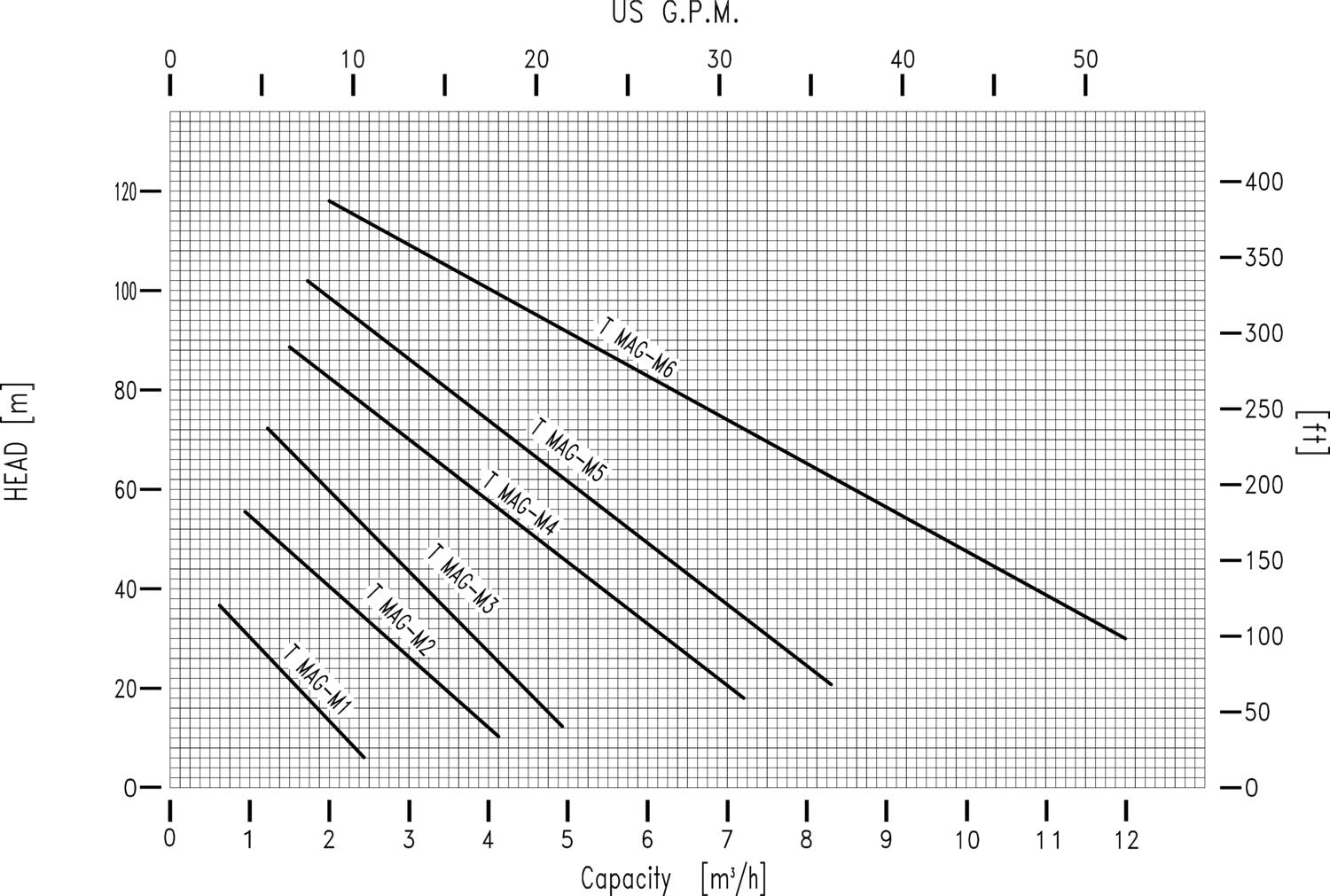

T MAG-M 3500 rpm
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.
Produktinformation
Turbinpumpar av serien T MAG-M har helt slutet pumphus med magnetdrivet pumphjul. Eftersom de saknar genomgående axel med tätning är de helt läckagefria. Pumparna är därför speciellt lämpliga för vanligen besvärliga media som korrosiva, miljöfarliga och värdefulla vätskor som absolut inte får läcka ut eller svårtätade vätskor med låg ytspänning. Dessa egenskaper gör dem mycket miljövänliga och säkra eftersom de inte ger något läckage till omgivningen. Magnetdriften innebär också att pumparna är mycket driftsäkra, vilket ger dem låga driftskostnader.
Aggressiva medier, syror, lut, lösningsmedel, bensin, gas i vätskeform, hetolja, freon m.m. Medier som är giftiga, radioaktiva, extremt rena, sterila, värdefulla eller vätskor med låg ytspänning.
Exempel på användningsområden
Syrapumpar, kylvattenpump, oljepumpar, kemikalier, baser, lösningsmedel, drivmedel, bioolja, kylmedia, lut.
Så här fungerar magnetdrift
En drivmagnet är monterad på motoraxeln och överför kraften till en magnet monterad på pumphjulet.
Pumphuset är därmed helt slutet utan några genomgående roterande axlar som behöver tätas.
Så här fungerar hybriddrift
Magnetkannan som skiljer drivmagneten och innermagneten på en magnetkopplad pump i metall orsakar förluster. Hur stora förlusterna blir beror på materialval och tjocklek på magnetkannan, samt varvtalet på motorn. Tjockare material och högre varvtal ger även högre förluster. Förutom att förlusterna kostar pengar i ökad effektförbrukning bildas det värme som övergår till den pumpade vätskan. Denna värme kan vara ett problem vid pumpning av vätskor nära kokpunkten.
M Pumps patenterade lösning för att få ner förlusterna är en magnetkanna tillverkad i hybridteknik. Närmast vätskan används en traditionell kanna i metall, men materialtjockleken har reducerats till ett minimum. För att behålla pumpens prestanda har denna förstärkts utvändigt med en tunn kanna av kolfiber. Hybridösningen innebär att den kemiska resistensen kvarstår samtidigt som magnetförlusterna reduceras till ett minimum.
Uppgradering av gamla pumpar
Det går att även att uppgradera gamla pumpar till Hybriddrift genom att byta ut den befintliga magnetkannan mot en ny i hybridutförande. Detta är en enkel åtgärd som gör den gamla pumpen både bättre och mera energieffektiv.
