HYDRA-CELL

G20 - G21 - G22

Motordriven membranpump

Wanner Hydra-Cell är en serie med robusta membranpumpar speciellt lämpade för höga tryck och svåra samt slitande pumpmedier. Eftersom pumparna saknar genomgående axel med tätningar kommer mediet aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.
  • Flöde 0,0045 - 3,8 l/min
  • Tryck max. 103 bar
  • Klarar slitande vätskor
  • Tätningslös och klarar torrkörning
  • Finns i ATEX utförande

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB

Vald variant

Teknisk data

Particle size Max. 0,2 mm mm
Vikt 5,5 kg
Material Membran FKM-XT
Rotation Valfri
Material Ventilfjädrar Elgiloy

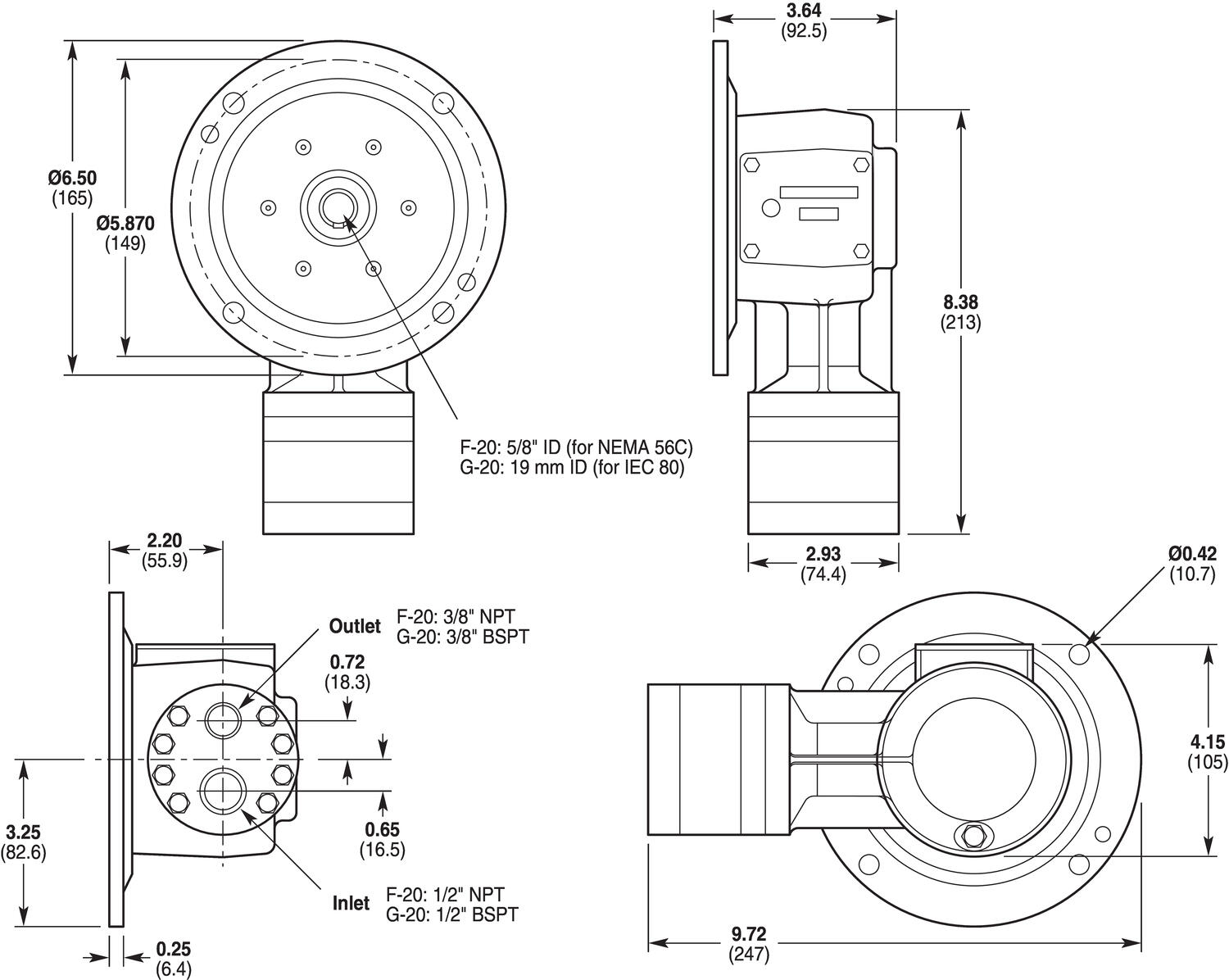

Axeldimension Hålaxel 19 mm
Temperaturområde till 60 °C
Olja 5W30
Material Ventilsäten SS 17-4
Tryck max 103 bar
Viskositet max 1000 cP
Flöde max 3,8 l/min
Anslutning utlopp 3/8" BSPT
Material Ventiler SS 17-4
Systemtryck max 17 bar
Oljevolym Hydrauldel 0,12 l
Anslutning inlopp 1/2" BSPT
Material Fjäderhållare Nylon
Material Pumphus SS 316L

Produktinformation

Wanner HydraCell är en serie med robusta membranpumpar speciellt lämpade för höga tryck och svåra samt slitande pumpmedier. Eftersom pumparna saknar genomgående axel med tätningar kommer mediet aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.



HydraCell-pumparna som arbetar enligt förträngningsprincipen, är självsugande, så gott som pulsationsfria och torrkörningssäkra. De är energisnåla och finns i många olika materialkombinationer. De finns även i ATEX-utförande för explosionsfarlig miljö.



Kemisk och petrokemisk industri: Slampump, api-pump, slurrypump, syrapumpar, bioolja, slitande aggressiva kemikalier, beckolja, syror och baser, lösningsmedel, polyuretanplast, lim, slam till filterpressar m.m.

Verkstadsindustri: Skärvätskor, oljor, kylning, rengöring m.m.

Trä-, massa- och pappersindustri: Slampump, slurrypump, syrapumpar, bioolja, slitande aggresiva kemikalier, lim, lack, pappers och massakemikalier, lut, beckolja, återanvänt processvatten, rengöring m.m.

Färgindustri: Färgpump, lack, lösningsmedel, sprayapplicering m.m.

Läkemedelsindustri: Dragétillverkning, syrapumpar, autoklavpump m.m.

Vattenrening: Slampump, slurrypump, syrapumpar, slitande aggressiva kemikalier, polymer, slutna system för biltvättar, membranfiltrering, dosering m.m.

Wanner g10 cut a way



Teknisk information

Pumphus

SS 316L, Hastelloy C, Mässing

Membran

EPDM, FKM, PTFE, NBR, Neoprene, Aflas

O-ringar

EPDM, FKM, PTFE, NBR, Neoprene

Ventilsäten

keramik, Tungstenkarbid, SS 316L, SS 17-4, Hastelloy C

Ventiler

Keramik, Tungstenkarbid, Nitronic 50, SS 17-4, Hastelloy C

Fjädrar

Elgiloy (överskrider SS 316L), Hastelloy C

Fjäderhållare

Celcon, PP, PVDF, SS 17-7, Hastelloy C, Nylon

Flöde

0,0045 - 3,8 l/min

Utloppstryck

G20 - G21 max. 103 bar, G22 max. 69 bar

Inloppstryck

Max. 17 bar

Temperaturer*

Aflas:            10 till 121°C
Buna-N:       -10 till 121°C
Neoprene: -10 till 70°C
EPDM:        -10 till 121°C
FKM:           -10 till 121°C
PTFE:         -10 till 93°C

Celcon:        -10 till 60°C
PVDF:          -10 till 60°C
Nylon:          -10 till 60°C
PP:              -10 till 60°C
Elgiloy:         -10 till 121°C
Nitronic 50:  -10 till 121°C
Metall:         -10 till 121°C

Partikelstorlek

Max. 0,2 mm

Viskositet

Max. 1000 cP (beroende på installation och varvtal)

ATEX**

II 2G Ex h IIC T4 Gb (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 2D Ex h IIIC T135*C Db (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.



II 3G Ex h IIC T4 Gc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 3D Ex h IIIC T135*C Dc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.

Anslutningar (In/Ut)

1/2" BSPT / 3/8" BSPT (NPT eller flänsar på förfrågan)

Rotationsriktning

Valfri

Oljevolym hydrauldel

0,12 l

Vikt

5,5 kg

* För applikationer där temperaturen går under 10 eller över 80°C kontakta oss.
** För applikationer i explosionsfarlig miljö kontakta oss.


Tillbehör/Reservdelar

Relaterade produkter

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Material Membran Varvtal Montage Tryck max Flöde max Material Ventiler Material Fjäderhållare Material Pumphus Effekt Lagersaldo
FKM-XT
103 bar
3,8 l/min
SS 17-4
Nylon
SS 316L
FKM-XT
103 bar
3,8 l/min
SS 17-4
Nylon
SS 316L
FKM-XT
103 bar
3,8 l/min
Nitronic 50
PVDF
SS 316L
Buna-N-XS
103 bar
3,8 l/min
SS 17-4
Celcon
Mässing
Buna-N-XS
103 bar
3,8 l/min
SS 17-4
Celcon
Mässing
FKM-XT
103 bar
3,8 l/min
Nitronic 50
PVDF
SS 316L
1450 rpm
Adapter
40 bar
3,1 l/min
0,75 kW
1450 rpm
Kompaktmonterad
40 bar
3,1 l/min
0,75 kW
1450 rpm
Adapter
80 bar
3,1 l/min
1,5 kW
1450 rpm
Adapter
103 bar
3,1 l/min
2,2 kW
950 rpm
Adapter
45 bar
2,08 l/min
0,55 kW
950 rpm
Kompaktmonterad
45 bar
2,08 l/min
0,55 kW
950 rpm
Adapter
89 bar
2,08 l/min
1,1 kW
950 rpm
Adapter
103 bar
2,08 l/min
1,5 kW
730 rpm
Adapter
27 bar
1,58 l/min
0,25 kW
730 rpm
Kompaktmonterad
27 bar
1,58 l/min
0,25 kW
730 rpm
Adapter
59 bar
1,58 l/min
0,55 kW
