OBERDORFER

Serie N i brons, direktmonterad

Tätad kugghjulspump

Kugghjulspumparna är självsugande, har mycket goda tryckegenskaper och ger ett pulsationsfritt flöde. De klarar både hög- och lågviskösa medier samt även icke smörjande vätskor. Pumparna är tillverkade av zinkfri brons och är därför helt rostfria vid kontakt med vatten. De är reversibla och ger full kapacitet i båda riktningarna. Pumpar upp till storlek 9 är utrustade med överströmningsventil. Lämpliga för vatten, olja, diesel, lösningsmedel, avfettningsmedel, lim, färg, melass, havsvatten m.m.

Flöde max 180 l/min
Tryck max 21 bar
Självsugande max 5,0 m
Hanterar viskösa vätskor

Vald variant

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde	3 l/min
Volym/varv	2,85 ml
Tryck max	10 bar
Anslutning	1/4" BSPT
Bypassventil	0-5,5 bar
Sughöjd max	5 m
Tätningstyp	Läpptätning
Material Axel	SS 303
Material Axeltätning	Buna-N

Material Kugghjul	Brons
Material Lager	Grafit
Material Lock	Brons
Material O-ring	Viton
Material Pumphus	Brons
Viskositet	10000 cSt
Vikt	2,73 kg

Nerladdningsbara filer

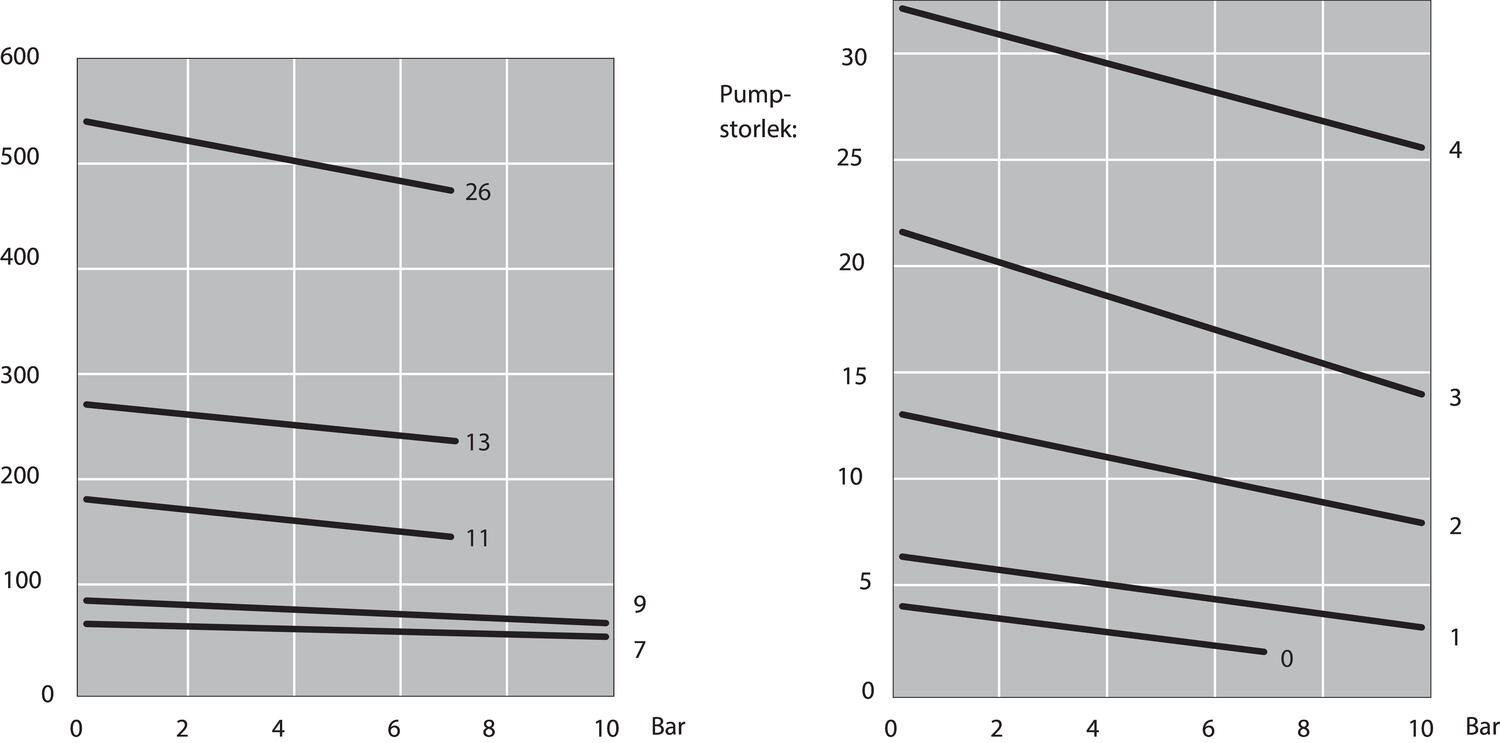

Pumpvärden

Produktinformation

Kugghjulspumparna är självsugande, har mycket goda tryckegenskaper och ger ett pulsationsfritt flöde. De klarar både hög- och lågviskösa medier samt icke-smörjande vätskor.

Pumparna är tillverkade av zinkfri brons och är därför helt rostfria vid kontakt med vatten. De är reversibla och ger full kapacitet i båda riktningarna. Alla pumpar upp till storlek 9 är utrustade med överströmningsventil som skyddar pump och rörsystem.

Användningsområden

Lämpliga för vatten, olja, diesel, lösningsmedel, avfettningsmedel, lim, färg, melass, havsvatten m.m.

Princip_OB_6007

Teknisk information

Temperatur (°C)	Rekommenderat temperaturområde 0 till 60°C. Vid högre/lägre temperaturer konsultera TELFA AB
Temperatur (°C)
Viskositet (cSt)	10 000 (400 rpm), 2 000 (600 rpm), 1 500 (800 rpm), 1 000 (1 000 rpm), 500 (1 100 rpm) >100 (1 500 rpm)
Sughöjd (mvp)	5
Mottryck (bar)	max. 10 bar för smörjande media (N1100 max. 7 bar) (H994 = 21 bar)
Mottryck (bar)	max. 7 bar för icke-smörjande media
Axeltätningar/ O-ringar	Läpptätning och mekanisk tätning i Buna-N eller Viton, (annat material på förfrågan), alternativt packfläta
By-pass ventil	Bypassventilen är fabriksinställd på 3,5 bar och kan justeras mellan 0 - 5,5 bar

Tillgängliga adaptrar för montage till rekommenderade

motorflänsar

Pumpmodell	Montageform motor	Adapterkit kod
N999 / N991 / N992 / N993	IEC63	11332-63
N999 / N991 / N992 / N993	IEC71	11332
N994 / N970 / N990	IEC71	11380
N994 / N970 / N990	IEC80	11386
N994 / N970 / N990	IEC90	11875
N994 / N970 / N990	IEC100/112	11876
N1100	IEC90	12032
N1100	IEC100/112	12003

Adapterkit består av adapter mellan motor och pump, axelkoppling samt skruvar för montage.
Motorer med andra effekter och varvtal kan också monteras inom montageformen för respektive pumpstorlek.

Tillbehör/Reservdelar

Varianter	Flöde	Tryck max	Material Pumphus	Material Axeltätning	Anslutning	Bypassventil	Med motor	Lagerförd artikel
Art: N999RE Kopierad!	3 l/min	10 bar	Brons	Buna-N	1/4" BSPT	0-5,5 bar
PUMP 3/8" BSPT (LIP NBR) Art: N999RE-32 Kopierad!	3 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar		Ja
Art: N999RES-5 Kopierad!	3 l/min	10 bar	Brons	Viton	3/8" BSPT	0-5,5 bar
Art: N999RE/P Kopierad!	3 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar	Ja
PUMP 1/4" BSPT (LIP NBR) Art: N991RE Kopierad!	6 l/min	10 bar	Brons	Buna-N	1/4" BSPT	0-5,5 bar		Ja
PUMP 3/8" BSPT (LIP NBR) Art: N991RE-32 Kopierad!	6 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar		Ja
Art: N991RES-5 Kopierad!	6 l/min	10 bar	Brons	Viton	3/8" BSPT	0-5,5 bar
Art: N991RES-16 Kopierad!	6 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar
Art: N991RES-17 Kopierad!	6 l/min	10 bar	Brons	Viton	3/8" BSPT	0-5,5 bar
Art: N991RES-18 Kopierad!	6 l/min	10 bar	Brons	PTFE	3/8" BSPT	0-5,5 bar
Art: N991RE-32/P Kopierad!	6 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar	Ja
Art: N992RE Kopierad!	12 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar
Art: N992RE-01 Kopierad!	12 l/min	10 bar	Brons	Buna-N	1/2" BSPT	0-5,5 bar		Ja
Art: N992RES-5 Kopierad!	12 l/min	10 bar	Brons	Viton	3/8" BSPT	0-5,5 bar
PUMP 3/8" BSPT (MECH SEAL NBR) Art: N992RES-16 Kopierad!	12 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar
PUMP 3/8" BSPT (MECH SEAL FKM) Art: N992RES-17 Kopierad!	12 l/min	10 bar	Brons	Viton	3/8" BSPT	0-5,5 bar
Art: N992RES-18 Kopierad!	12 l/min	10 bar	Brons	PTFE	3/8" BSPT	0-5,5 bar
Art: N992RE/P Kopierad!	12 l/min	10 bar	Brons	Buna-N	3/8" BSPT	0-5,5 bar	Ja
PUMP 1/2" BSPT (LIP NBR) Art: N993RE Kopierad!	22 l/min	10 bar	Brons	Buna-N	1/2" BSPT	0-5,5 bar		Ja
Art: N993RES-5 Kopierad!	22 l/min	10 bar	Brons	Viton	1/2" BSPT	0-5,5 bar
Art: N993RES-16 Kopierad!	22 l/min	10 bar	Brons	Buna-N	1/2" BSPT	0-5,5 bar
PUMP 1/2" BSPT (MECH SEAL FKM) Art: N993RES-17 Kopierad!	22 l/min	10 bar	Brons	Viton	1/2" BSPT	0-5,5 bar
Art: N993RES-18 Kopierad!	22 l/min	10 bar	Brons	PTFE	1/2" BSPT	0-5,5 bar
Art: N993RE/P Kopierad!	22 l/min	10 bar	Brons	Buna-N	1/2" BSPT	0-5,5 bar	Ja
Art: N994RE Kopierad!	32 l/min	10 bar	Brons	Buna-N	1/2" BSPT	0-5,5 bar
PUMP 3/4" BSPT (LIP NBR) Art: N994RE-01 Kopierad!	32 l/min	10 bar	Brons	Buna-N	3/4" BSPT	0-5,5 bar		Ja
Art: N994RES-15 Kopierad!	32 l/min	10 bar	Brons	Viton	1/2" BSPT	0-5,5 bar
Art: N994RES-16 Kopierad!	32 l/min	10 bar	Brons	Buna-N	3/4" BSPT	0-5,5 bar
PUMP 1/2" BSPT (MECH SEAL FKM) Art: N994RES-17 Kopierad!	32 l/min	10 bar	Brons	Viton	1/2" BSPT	0-5,5 bar
Art: N994RES-18 Kopierad!	32 l/min	10 bar	Brons	PTFE	3/4" BSPT	0-5,5 bar
Art: N994RE/P Kopierad!	32 l/min	10 bar	Brons	Buna-N	3/4" BSPT	0-5,5 bar	Ja
Art: H994ES-16 Kopierad!	32 l/min	21 bar	Brons	Buna-N	1/2" BSPT	Nej
PUMP 3/4" BSPT (LIP NBR) Art: N970RE Kopierad!	60 l/min	10 bar	Brons	Buna-N	3/4" BSPT	0-5,5 bar		Ja
Art: N970RES-15 Kopierad!	60 l/min	10 bar	Brons	Viton	3/4" BSPT	0-5,5 bar
Art: N970RE/P Kopierad!	60 l/min	10 bar	Brons	Buna-N	3/4" BSPT	0-5,5 bar	Ja
Art: N990E Kopierad!	70 l/min	10 bar	Brons	Buna-N	1" BSPT	Nej
Art: N990RE Kopierad!	70 l/min	10 bar	Brons	Buna-N	1" BSPT	0-5,5 bar		Ja
Art: N990RES-15 Kopierad!	70 l/min	10 bar	Brons	Viton	1" BSPT	0-5,5 bar
Art: N990RE/P Kopierad!	70 l/min	10 bar	Brons	Buna-N	1" BSPT	0-5,5 bar	Ja
Art: N1100E Kopierad!	180 l/min	10 bar	Brons	Viton	1 1/4" BSPT	Nej
