DELLMECO

Syrafast stål AISI 316 - ATEX

AODD Tryckluftsdriven membranpump

Dellmeco AODD tryckluftsdrivna membranpumpar är lämpliga för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m. Kapacitet och tryck kan enkelt regleras samt kan köras mot stängd ventil utan att skadas.   Pumparna är okänsliga för torrkörning, är självsugande, explosionssäkra, hanterar trögflytande medier som också kan vara slitande samt innehålla fasta partiklar.
  • Flöde max 850 l/min
  • Tryck max 16 bar
  • Självsugande max 9,0 m
  • Hanterar partiklar och viskösa vätskor

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
DELLMECO

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max 75 l/min
Tryck max 8 bar
Anslutning port G3/4"
Anslutning ljuddämpare G1 1/4"
Anslutning luft R1/4"
Sughöjd torr 3 m
Sughöjd våt 9 m
Material Membran EPDM
Material O-ring EPDM
Material Pumphus AISI 316
Material Ventiler EPDM
Temperaturområde från -30 °C
Temperaturområde till 80 °C
Partikelstorlek max 4 mm
Vikt 9,5 kg

Nerladdningsbara filer

Pumpvärden

Metal_DM20-75_curve.tif

Nm3/min = N-normal, standard temperatur +20 °C / tryck 1 atmosfär.

Selection_curve.tif

EXEMPEL:
För att optimera livslängd och effektivitet så rekomenderar vi att man hamnar mitt på kurvan.
1, Kapacitetsbehov, flöde och tryck.
(exempel: 50 l/min och 4 bar)
2, Ungefärligt behov av lufttryck och luftflöde för pump att hantera ovan behov.
(exempel: luftflöde = 0,40 Nm3/min, lufttryck 6 bar)

Ritningar och teknisk information

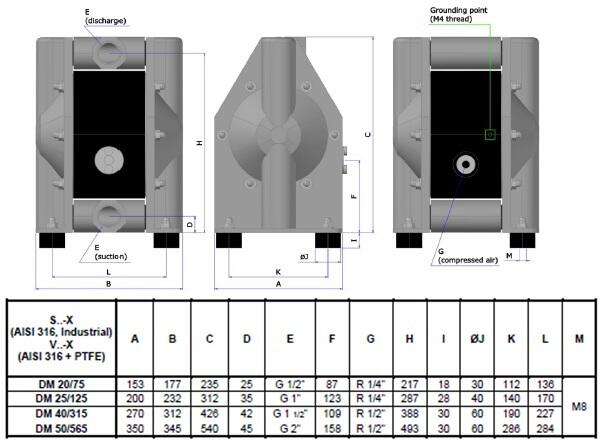

Ritning SS316 Atex Dellmeco

Split connection

Alla pumpar går att få i S-utförande som står för split conection med separat in och utlopp. Kammarna arbetar med en egen ström och ett 1:1 flöde då de delar drift.

Viscositets konverterare

En produkts viskositet påverkar pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1cPs.
Ex. Vid ex. behov på 200 l/min och en viskositet på 2 000 cPs, resulterar i ett behov av flöde på 248 l/min.

Produktinformation

Dellmeco AODD tryckluftsdrivna membranpumpar är lämpliga för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m. Kapacitet och tryck kan enkelt regleras samt kan köras mot stängd ventil utan att skadas.



Pumparna är okänsliga för torrkörning, är självsugande, explosionssäkra, hanterar trögflytande medier som också kan vara slitande samt innehålla fasta partiklar.



Pumparna fordrar ingen smörjning och är av sk "Stall-Free Design" som gör att de alltid startar även vid lågt lufttryck samt låg luftförbrukning. Dellmeco syrafast AODD AISI 316 är ATEX-godkända.



1. Enkel smart design

- Temperatur upp till +120 °C

- Tryck upp till 14 bar

- Smörjfri drift

- Låg luftförbrukning

3. Robust solid konstruktion

- Skonsam pumpverkan

- Hanterar viskösa vätskor

- Ventilsäten i AISI316 integrerade med pumphuset

2. Flexibel installation

- BSP-anslutningar som standard

- Options = PN10, PN16, ANSI, NPT och "split-manifold"

- Roterande in/ut-anslutningar 180°

4. Perfekt membran

- Helt slät membranyta mot vätskan

- Ingen metall i kontakt med pumpvätskan

- Finns i material för alla vätskor





Rekommendation/ installationsanvisning

Dellmeco rekommenderar för bästa resultat installation av pulsationsdämpare på utlopp/trycksidan. För att undvika onödiga och skadliga vibrationer i rörsystemet och pump, rekommenderas flexibla armerade slangar för anslutning mellan pump och fast rörsystem på både vätska och luftanslutning. Se förslag på installation i maualen.







Flödesreduktion viskositet

En produkts viskositet kan påverka pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1 cPs.

Värdet måste reduceras motsvarande när man pumpar viskösa vätskor.







För exempel på tillbehör eller utförande utöver standard

så hittar ni mer info om dem bland de nerladdningsbara filer.





PULSATIONSDÄMPARE



Få mindre pulsationer med hjälp av en pulsationsdämpare.

För mer information klicka på länken nedan

Pulsationsdämpare Dellmeco







Teknisk information

Pumpmodell DM

20/75

25/125

40/315

50/565

80/850

Max flöde (l/min)

75

125

315

565

850

Max tryck (bar)

8

Portanslutning

G3/4"

G1"

G11/2"

G2"

G3"

Tryckluftsanslutning

R1/4"

R1/4"

R1/2"

R1/2"

R3/4"

Ljuddämpare anslutning

G11/4"

G11/4"

G11/2"

G11/2"



Sughöjd torr (m)

3,0

4,0

4,0

5,0

5,0

Sughöjd våt (m)

9,0

Max storlek partiklar (mm)

4

7

10

12

15

Max temperatur NBR, EPDM (°C)**

-30/+80

Max temperatur PTFE (°C)**

-30/+120

-30/+110

Vikt SS AISI 316 (kg)

9,5

14

31

70

97

Material pumphus

AISI 316

AISI 316L

Membran alternativ

NBR, EPDM alt TFM/PTFE

Ventil kula (material)

NBR, EPDM, PTFE, AISI 316, PU

NBR, EPDM, PTFE

O-ringar

NBR, EPDM alt FEP/FPM

ATEX-kod

ATEX II 2GD TX

* PU (polyuretan) kulventiler är inte tillgängliga för pump DM80/850.

** Detta är peaktemperaturer, vid kontinuerlig drift är max temperaturen 10 grader lägre



OBS, vid minusgrader bör man försäkra att tryckluften är ren och torr. Anti-frysmedia för att undvika frysning av kondensvatten i ventilhuset rekommederas inte då det kan påverka materialet i O-ringar och lager i ventilhuset, med förkortad livslängd som resultat.

Tillbehör/Reservdelar

Relaterade produkter

Favoriter Varianter Flöde max Tryck max Material Pumphus Material Membran Anslutning port Sughöjd våt Lagersaldo
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3/4"
Art:
DM20/75SEE-X Kopierad!
75 l/min
8 bar
AISI 316
EPDM
G3/4"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3/4"
Art:
DM20/75SNN-X Kopierad!
75 l/min
8 bar
AISI 316
NBR
G3/4"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3/4"
Art:
DM20/75STT-X Kopierad!
75 l/min
8 bar
AISI 316
PTFE
G3/4"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 1"
Art:
DM25/125SEE-X Kopierad!
125 l/min
8 bar
AISI 316
EPDM
G1"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 1"
Art:
DM25/125SNN-X Kopierad!
125 l/min
8 bar
AISI 316
NBR
G1"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 1"
Art:
DM25/125STT-X Kopierad!
125 l/min
8 bar
AISI 316
PTFE
G1"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
Art:
DM40/315SEE-X Kopierad!
315 l/min
8 bar
AISI 316
EPDM
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 11/2" AISI 316-NBR/NBR ATEX
Art:
DM40/315SNN-X Kopierad!
315 l/min
8 bar
AISI 316
NBR
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 11/2" AISI 316-PTFE/PTFE ATEX
Art:
DM40/315STT-X Kopierad!
315 l/min
8 bar
AISI 316
PTFE
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 2" AISI 316-NBR/NBR ATEX
Art:
DM50/565SNN-X Kopierad!
565 l/min
8 bar
AISI 316
NBR
G2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 2" AISI 316-PTFE/PTFE ATEX
Art:
DM50/565STT-X Kopierad!
565 l/min
8 bar
AISI 316
PTFE
G2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 2" AISI 316-EPDM/EPDM ATEX
Art:
DM50/565SEE-X Kopierad!
565 l/min
8 bar
AISI 316
EPDM
G2"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3" AISI 316-EPDM/EPDM ATEX
Art:
DM80/850SEE-X Kopierad!
850 l/min
8 bar
AISI 316
EPDM
G3"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3" AISI 316-NBR/NBR ATEX
Art:
DM80/850SNN-X Kopierad!
850 l/min
8 bar
AISI 316
NBR
G3"
9 m
AODD Tryckluftsdriven membranpump Syrafast stål AISI 316 - ATEX från Dellmeco. Pumpen kan torrköras och är självsugande.
PUMP AODD 3" AISI 316-NBR/NBR ATEX
Art:
DM80/850STT-X Kopierad!
850 l/min
8 bar
AISI 316
PTFE
G3"
9 m
