DELLMECO

Aluminium och gjutjärn - ATEX

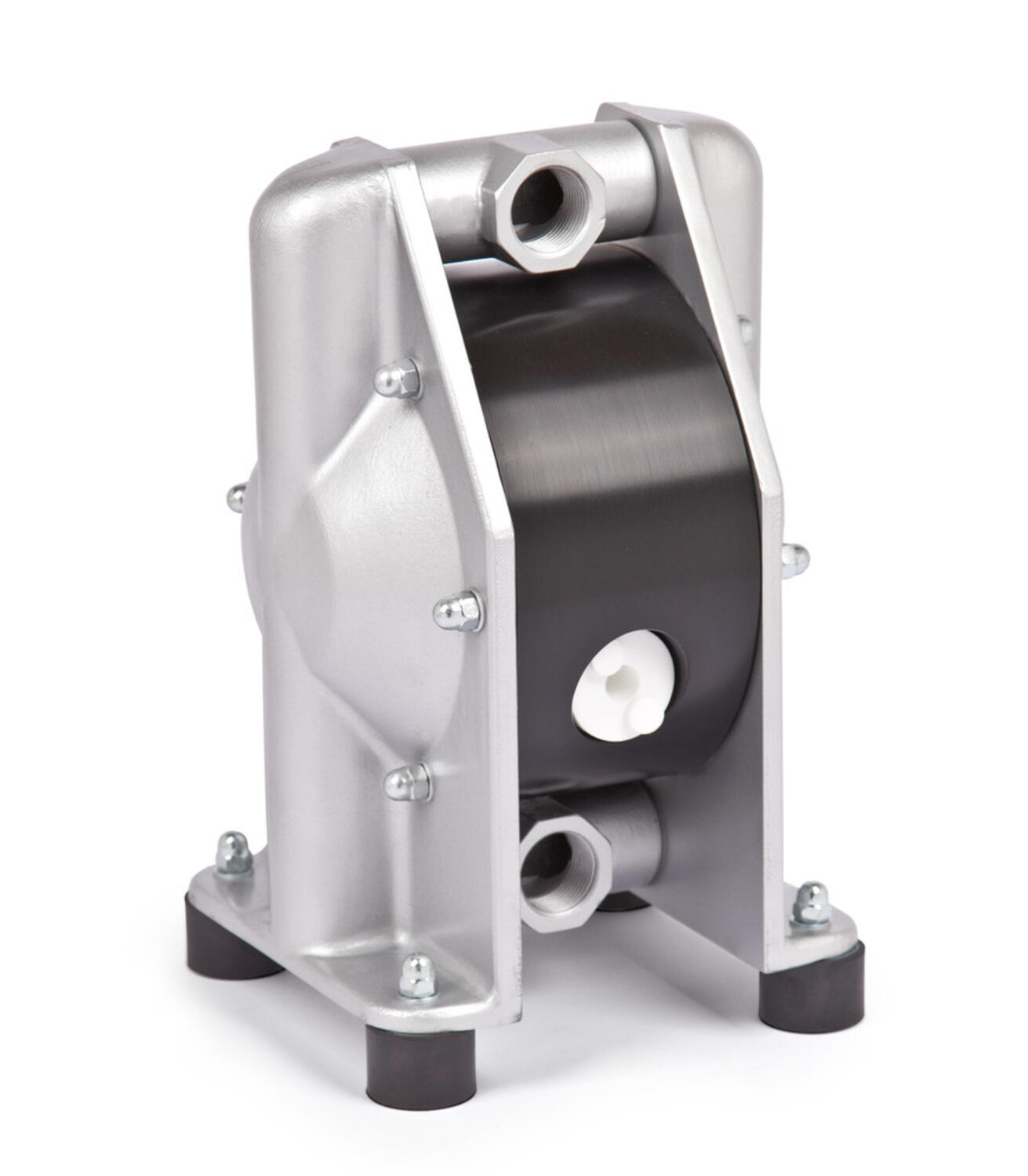

AODD Tryckluftsdriven membranpump

Dellmeco AODD tryckluftsdrivna membranpumpar är lämpliga för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m. Kapacitet och tryck kan enkelt regleras samt att de kan köras mot stängd ventil utan att skadas.   Pumparna är okänsliga för torrkörning, är självsugande, explosionssäkra, hanterar trögflytande medier som också kan vara slitande samt innehålla fasta partiklar.
  • Flöde max 850 l/min
  • Max tryck 16 bar
  • Självsugande max 9,0 m
  • Hanterar partiklar och viskösa vätskor

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
DELLMECO

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max 25 l/min
Tryck max 8 bar
Anslutning port G1/2"
Anslutning ljuddämpare G1"
Anslutning luft R1/8"
Sughöjd torr 2 m
Sughöjd våt 9 m
Material Membran PTFE
Material O-ring FEP/FKM
Material Pumphus Aluminium
Material Ventiler PTFE
Partikelstorlek max 3 mm

Nerladdningsbara filer

Pumpvärden

Metal_DM15-25_curve.tif

Nm3/min = N-normal, standard temperatur +20 °C / tryck 1 atmosfär.

Selection_curve.tif

EXEMPEL:
För att optimera livslängd och effektivitet så rekomenderar vi att man hamnar mitt på kurvan.
1, Kapacitetsbehov, flöde och tryck.
(exempel: 50 l/min och 4 bar)
2, Ungefärligt behov av lufttryck och luftflöde för pump att hantera ovan behov.
(exempel: luftflöde = 0,40 Nm3/min, lufttryck 6 bar)

Ritningar och teknisk information

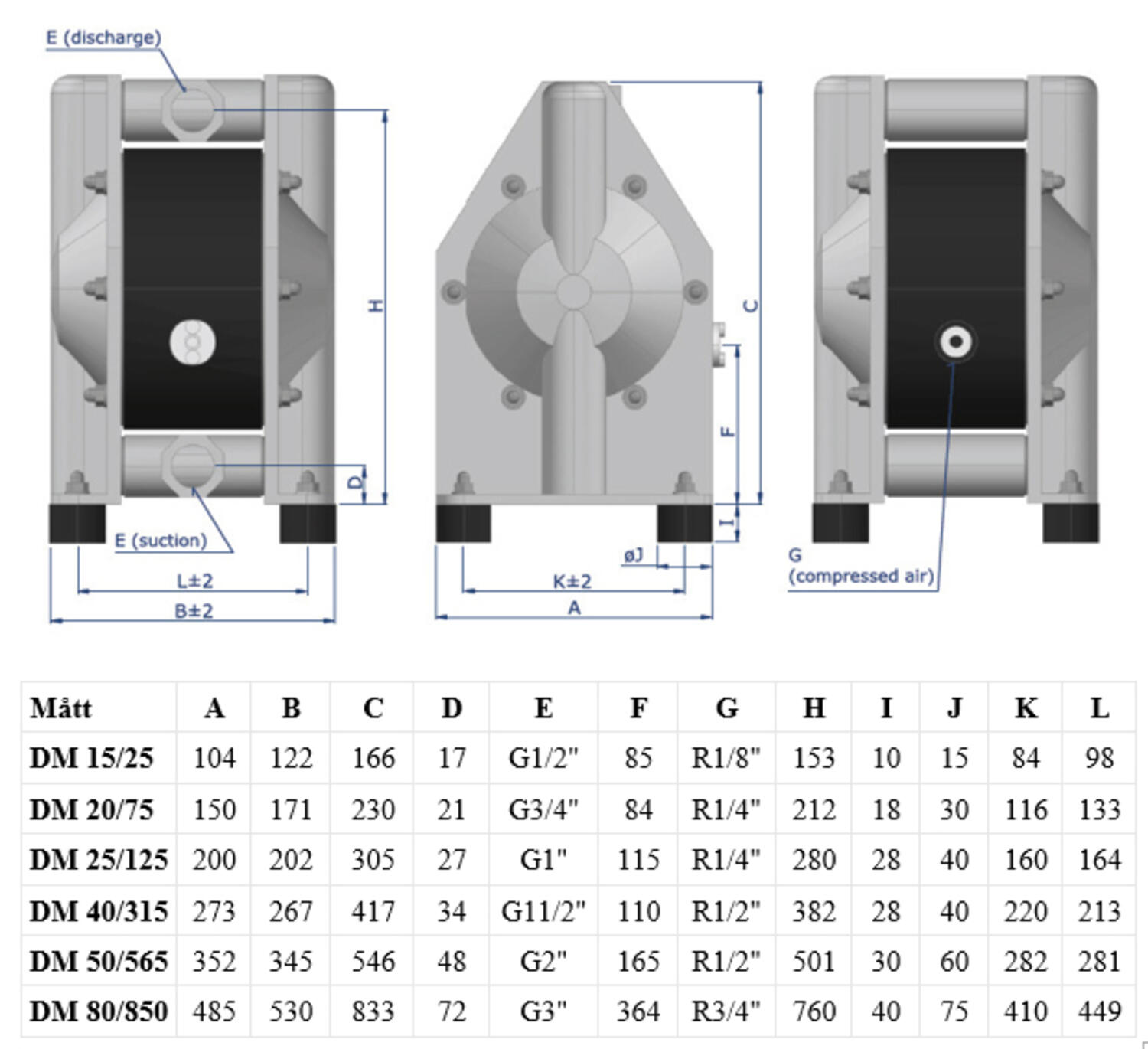

Mått AODD ALU/GJJ

Aluminium/Gjutjärn

Split connection

Alla pumpar går att få i S-utförande som står för split conection med separat in och utlopp. Kammarna arbetar med en egen ström och ett 1:1 flöde då de delar drift.

Viscositets konverterare

En produkts viskositet påverkar pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1cPs.
Ex. Vid ex. behov på 200 l/min och en viskositet på 2 000 cPs, resulterar i ett behov av flöde på 248 l/min.

Produktinformation

Dellmeco AODD tryckluftsdrivna membranpumpar är lämpliga för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m. Kapacitet och tryck kan enkelt regleras samt att de kan köras mot stängd ventil utan att skadas.



Pumparna är okänsliga för torrkörning, är självsugande, explosionssäkra, hanterar trögflytande medier som också kan vara slitande samt innehålla fasta partiklar.



Pumparna fordrar ingen smörjning och är av sk "Stall-Free Design" som gör att de alltid startar även vid lågt lufttryck samt låg luftförbrukning. Dellmeco aluminum och gjutjärnspumpar är ATEX-godkända.



1. Enkel smart design

- Temperatur upp till +120 °C

- Tryck upp till 14 bar

- Smörjfri drift

- Låg luftförbrukning

3. Robust solid konstruktion

- Skonsam pumpverkan

- Hanterar viskösa vätskor

- Ventilsäten i AISI316 integrerade med pumphuset

2. Flexibel installation

- BSP-anslutningar som standard

- Options = PN10, PN16, ANSI, NPT och "split-manifold"

- Roterande in/ut-anslutningar 180°

4. Perfekt membran

- Helt slät membranyta mot vätskan

- Ingen metall i kontakt med pumpvätskan

- Finns i material för alla vätskor





Rekommendation/installationsanvisning

Dellmeco rekommenderar för bästa resultat installation av pulsationsdämpare på utlopp/trycksidan. För att undvika onödiga och skadliga vibrationer i rörsystemet och pump, rekommenderas flexibla armerade slangar för anslutning mellan pump och fast rörsystem på både vätska och luftanslutning. Se förslag på installation i manualen.





Flödesreduktion viskositet

En produkts viskositet kan påverka pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1 cPs.

Värdet måste reduceras motsvarande när man pumpar viskösa vätskor.



För exempel på tillbehör eller utförande utöver standard

så hittar ni mer info om dem bland de nerladdningsbara filer.

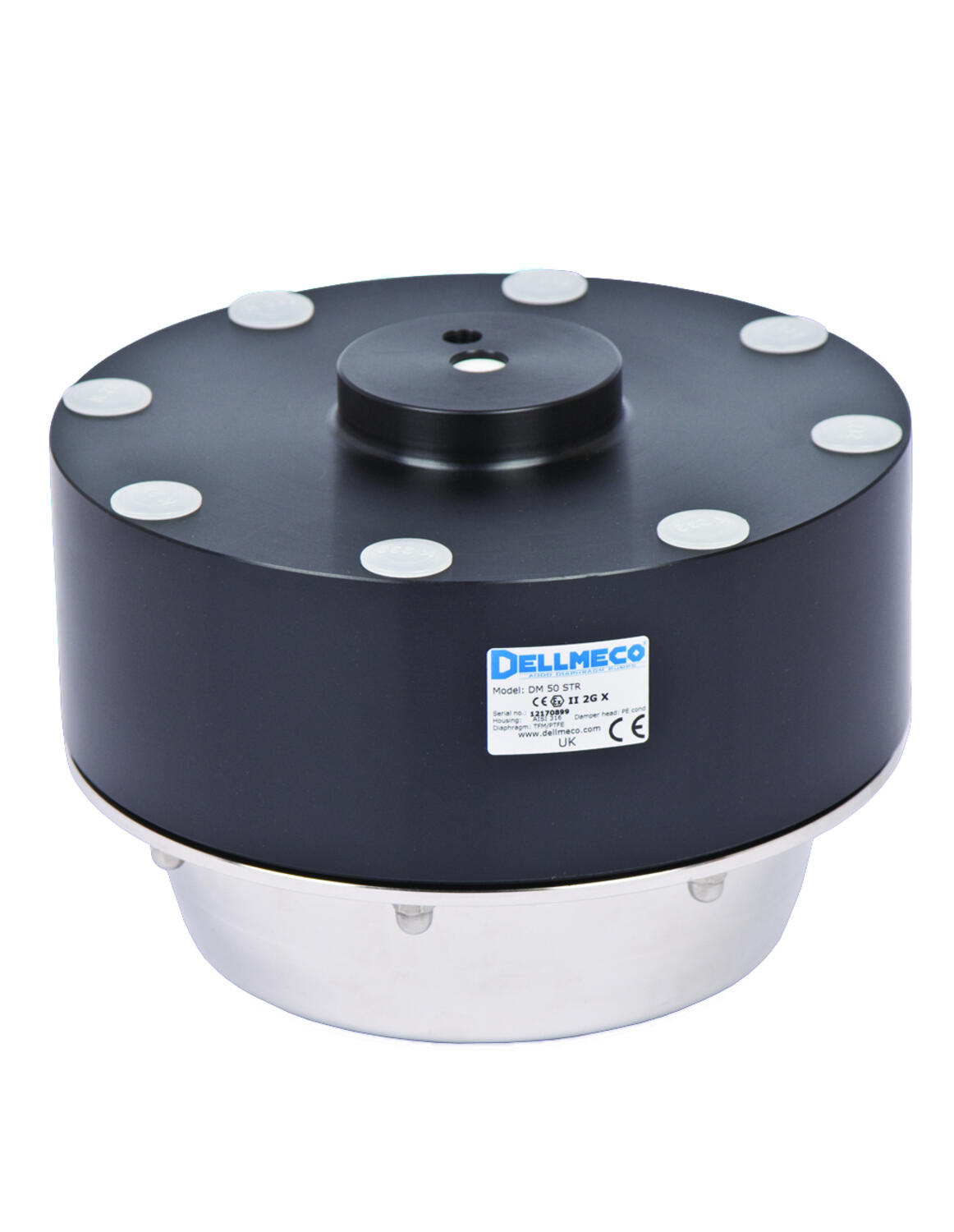

PULSATIONSDÄMPARE



Få mindre pulsationer med hjälp av en pulsationsdämpare.

För mer information klicka på länken nedan

Pulsationsdämpare Dellmeco







Teknisk information

Pumpmodell DM

15/25

20/75

25/125

40/315

50/565

80/850

Max flöde (l/min)

25

75

125

315

565

850

Max tryck (bar)

8

Portanslutning

G1/2"

G3/4"

G1"

G11/2"

G2"

G3"

Luftanslutning

R1/8"

R1/4"

R1/4"

R1/2"

R1/2"

R3/4"

Ljuddämpare anslutning

G1"

G11/4"

G11/4"

11/2"

G11/2"



Sughöjd torr (m)

2,0

3,0

4,0

4,0

5,0

5,0

Sughöjd våt (m)

9,0

Max storlek partiklar (mm)

3

4

7

10

12

15

Max temperatur NBR, EPDM (°C)**

-30/+80

Max temperatur PTFE (°C)**

-30/+120

-30/+110

Vikt aluminium (kg)

1,9

4,9

8

18

33

118

Vikt gjutjärn (kg)













Material pumphus

Aluminium, Aluminium täckt med PTFE, Gjutjärn

Aluminium*

Membran alternativ

NBR, EPDM alt TFM/PTFE

Ventil kula (material)

NBR, EPDM, PTFE, AISI 316, PU

NBR, EPDM, PTFE

O-ringar

NBR, EPDM alt FEP/FPM

ATEX-kod

ATEX II 2GD TX



*80/850 finns endast i Aluminium

** Detta är peaktemperaturer, vid kontinuerlig drift är max temperaturen 10 grader lägre



 OBS, vid minusgrader bör man försäkra att tryckluften är ren och torr. Anti-frysmedia för att undvika frysning av kondensvatten i ventilhuset rekommederas inte då det kan påverka materialet i O-ringar och lager i ventilhuset, med förkortad livslängd som resultat.



Tillbehör/Reservdelar

Relaterade produkter

Pumpskola

PIUSI dieselpumpar – kvalitet och innovation i varje detalj

I en tid där precision, tillförlitlighet och effektivitet är avgörande inom transport, jordbruk, skog, bygg och industri, står PIUSI som en ledande aktör inom bränslehanteringslösningar. Med ett brett sortiment av tankningspumpar, flödesmätare och tillbehör erbjuder PIUSI produkter som kombinerar hög prestanda med användarvänlig design – perfekta för dig som ställer höga krav på din utrustning.

Milton Roy lanserar nya Serie TD hos Telfa
Produktnytt

Lansering av Milton Roy Serie TD – Den mest avancerade doseringspumpen för kemikalier på marknaden

Milton Roy presenterar deras nya banbrytande doseringspump för kemikalier, Serie TD – designad för att möta de mest krävande industriella applikationerna. Med revolutionerande FluxDrive™-teknologi, förbättrade komponenter och integrerade styrsystem, erbjuder Serie TD optimal effektivitet och precision för processkontroll.

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Favoriter Varianter Flöde max Tryck max Material Pumphus Material Membran Anslutning port Sughöjd våt Lagerförd artikel Lagersaldo
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM15/25ATT-X Kopierad!
25 l/min
8 bar
Aluminium
PTFE
G1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM20/75ATT-X Kopierad!
75 l/min
8 bar
Aluminium
PTFE
G3/4"
9 m
Ja
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM25/125ATT-X Kopierad!
125 l/min
8 bar
Aluminium
PTFE
G1"
9 m
Ja
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM40/315ATT-X Kopierad!
315 l/min
8 bar
Aluminium
PTFE
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM50/565ATT-X Kopierad!
565 l/min
8 bar
Aluminium
PTFE
G2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM80/850ATT-X Kopierad!
850 l/min
8 bar
Aluminium
PTFE
G3"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM15/25ANN-X Kopierad!
25 l/min
8 bar
Aluminium
NBR
G1/2"
9 m
Ja
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM20/75ANN-X Kopierad!
75 l/min
8 bar
Aluminium
NBR
G3/4"
9 m
Ja
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
Art:
DM25/125ANN-X-PNP Kopierad!
125 l/min
8 bar
Aluminium
NBR
G1"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM25/125ANN-X Kopierad!
125 l/min
8 bar
Aluminium
NBR
G1"
9 m
Ja
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM40/315ANN-X Kopierad!
315 l/min
8 bar
Aluminium
NBR
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM50/565ANN-X Kopierad!
565 l/min
8 bar
Aluminium
NBR
G2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM80/850ANN-X Kopierad!
850 l/min
8 bar
Aluminium
NBR
G3"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM15/25AEE-X Kopierad!
25 l/min
8 bar
Aluminium
EPDM
G1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM20/75AEE-X Kopierad!
75 l/min
8 bar
Aluminium
EPDM
G3/4"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM25/125AEE-X Kopierad!
125 l/min
8 bar
Aluminium
EPDM
G1"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM40/315AEE-X Kopierad!
315 l/min
8 bar
Aluminium
EPDM
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM50/565AEE-X Kopierad!
565 l/min
8 bar
Aluminium
EPDM
G2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
AODD i aluminium
Art:
DM80/850AEE-X Kopierad!
850 l/min
8 bar
Aluminium
EPDM
G3"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1/2" CI-PTFE/PTFE ATEX
Art:
DM15/25CTT-X Kopierad!
25 l/min
8 bar
Gjutjärn
PTFE
G1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 3/4" CI-PTFE/PTFE ATEX
Art:
DM20/75CTT-X Kopierad!
75 l/min
8 bar
Gjutjärn
PTFE
G3/4"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1" CI-PTFE/PTFE ATEX
Art:
DM25/125CTT-X Kopierad!
125 l/min
8 bar
Gjutjärn
PTFE
G1"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 11/2"" CI-PTFE/PTFE ATEX
Art:
DM40/315CTT-X Kopierad!
315 l/min
8 bar
Gjutjärn
PTFE
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 2"" CI-PTFE/PTFE ATEX
Art:
DM50/565CTT-X Kopierad!
565 l/min
8 bar
Gjutjärn
PTFE
G2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1/2" CI-NBR/NBR ATEX
Art:
DM15/25CNN-X Kopierad!
25 l/min
8 bar
Gjutjärn
NBR
G1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 3/4" CI-NBR/NBR ATEX
Art:
DM20/75CNN-X Kopierad!
75 l/min
8 bar
Gjutjärn
NBR
G3/4"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1" CI-NBR/NBR ATEX
Art:
DM25/125CNN-X Kopierad!
125 l/min
8 bar
Gjutjärn
NBR
G1"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 11/2" CI-NBR/NBR ATEX
Art:
DM40/315CNN-X Kopierad!
315 l/min
8 bar
Gjutjärn
NBR
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 2" CI-NBR/NBR ATEX
Art:
DM50/565CNN-X Kopierad!
565 l/min
8 bar
Gjutjärn
NBR
G2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1/2" CI-EPDM/EPDM ATEX
Art:
DM15/25CEE-X Kopierad!
25 l/min
8 bar
Gjutjärn
EPDM
G1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 3/4" CI-EPDM/EPDM ATEX
Art:
DM20/75CEE-X Kopierad!
75 l/min
8 bar
Gjutjärn
EPDM
G3/4"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 1" CI-EPDM/EPDM ATEX
Art:
DM25/125CEE-X Kopierad!
125 l/min
8 bar
Gjutjärn
EPDM
G1"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 11/2"" CI-EPDM/EPDM ATEX
Art:
DM40/315CEE-X Kopierad!
315 l/min
8 bar
Gjutjärn
EPDM
G1 1/2"
9 m
AODD Tryckluftsdriven membranpump Aluminium och gjutjärn - ATEX från Dellmeco. Pumpen klarar av torrkörning och är självsugande.
PUMP AOD 2"" CI-EPDM/EPDM ATEX
Art:
DM50/565CEE-X Kopierad!
565 l/min
8 bar
Gjutjärn
EPDM
G2"
9 m

Vald variant

Välj en variant i listan

Kundsupport
Har du frågor eller behöver du hjälp? Kontakta oss så hjälper vi dig! Växel öppen vardagar 08-17, lunchstängt 12-13.
075-242 44 50
Skicka e-post

Kan vi hjälpa dig med något?

Hittar du inte vad du söker eller kan vi hjälpa dig på något vis? Fyll i formuläret nedan så återkommer vi så snart vi kan!

Vänligen inkludera ett telefonnummer om du önskar bli uppringd.

Tack för ditt meddelande!

Tack för att du kontaktar oss på Telfa! Vi återkommer till dig så snart vi kan.

Wooups, något gick fel!

Något verkar ha gått fel. Vänligen kontrollera din information eller försök igen senare.
Behöver du hjälp?
Logo

COOKIEINSTÄLLNINGAR FÖR TELFA.SE

Cookies hjälper oss förbättra din upplevelse hos oss. Så för att kunna analysera trafiken, hantera inloggningsuppgifter, erbjuda dig personlig information och för att grundläggande funktionalitet ska fungera på webbplatsen behöver vi använda oss av lite cookies.



Psst! Vi säljer självklart inte vidare information om dig.

NÖDVÄNDIGA COOKIES

Dessa cookies är nödvändiga för att webbplatsen ska fungera och kan inte stängas av i våra system. De används vanligtvis endast som svar på åtgärder som du har gjort i anslutning till en tjänstebegäran, till exempel när du ställer in personliga preferenser, loggar in eller fyller i ett formulär.

ANALYS OCH MÄTNING

Dessa cookies tillåter oss att räkna antal besök och trafikkällor så att vi kan mäta och förbättra vår webbplatsprestanda. De hjälper oss att veta vilka sidor som är mer eller mindre populära och hur besökare navigerar runt på webbplatsen. Informationen som dessa cookies samlar in är aggregerad och därför helt anonym. Om du inte tillåter dessa cookies vet vi inte när du har besökt vår webbplats.

MARKNADSFÖRING

Dessa cookies kan läggas till av våra partners. De kan använda dem för att skapa en profil av dig, baserad på dina intressen, för att visa dig mer relevant information. De sparar ingen personlig information – endast information om din webbläsare och enhet. Om du inte godkänner dessa cookies, kommer du att få en mer allmän och mindre anpassad användarupplevelse.
