NOVA ROTORS

Wobble R40L/R80L

Excenterskruvpump

RL-serien från Nova rotors är excenterskruvpumpar med fri stator och har en mängd olika användningsområden. Pumparna är självsugande och klarar allt från tunna till viskösa vätskor. Hanterar även måttligt slitande vätskor som innehåller partiklar. Fördelen med denna konstruktion jämfört med en traditionell excenterskruvpump är en enklare konstruktion med färre delar samt kompaktare inbyggnadsmått. Pumparna går även att få med en inbyggd eller påbyggd säkerhets/överströmmningsventil som är steglöst justerbar.

Flöde max. 240 l/min
Tryck max. 4 bar
Kompakt excenterskruvpump med fri stator
Klarar media med fasta partiklar

Vald variant

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max	117,5 l/min
Flöde @1 bar	91,7 l/min
Flöde @2 bar	76,7 l/min
Flöde @3 bar	60 l/min
Flöde @4 bar	45 l/min
Tryck max	4 bar
Tryck max intermittent	6 bar
Anslutning	1 1/2"
Tätning	Kol-ceramic
Material Pumphus	Gjutjärn

Material Rotor	SS 304
Material Stator	NBR
Effekt	1,5 kW
Varvtal	1400 rpm
Partiklar Mjuka	5,6 mm
Partiklar Hårda	2,8 mm
Temperaturområde från	-10 °C
Temperaturområde till	80 °C
Vikt	29 kg

Nerladdningsbara filer

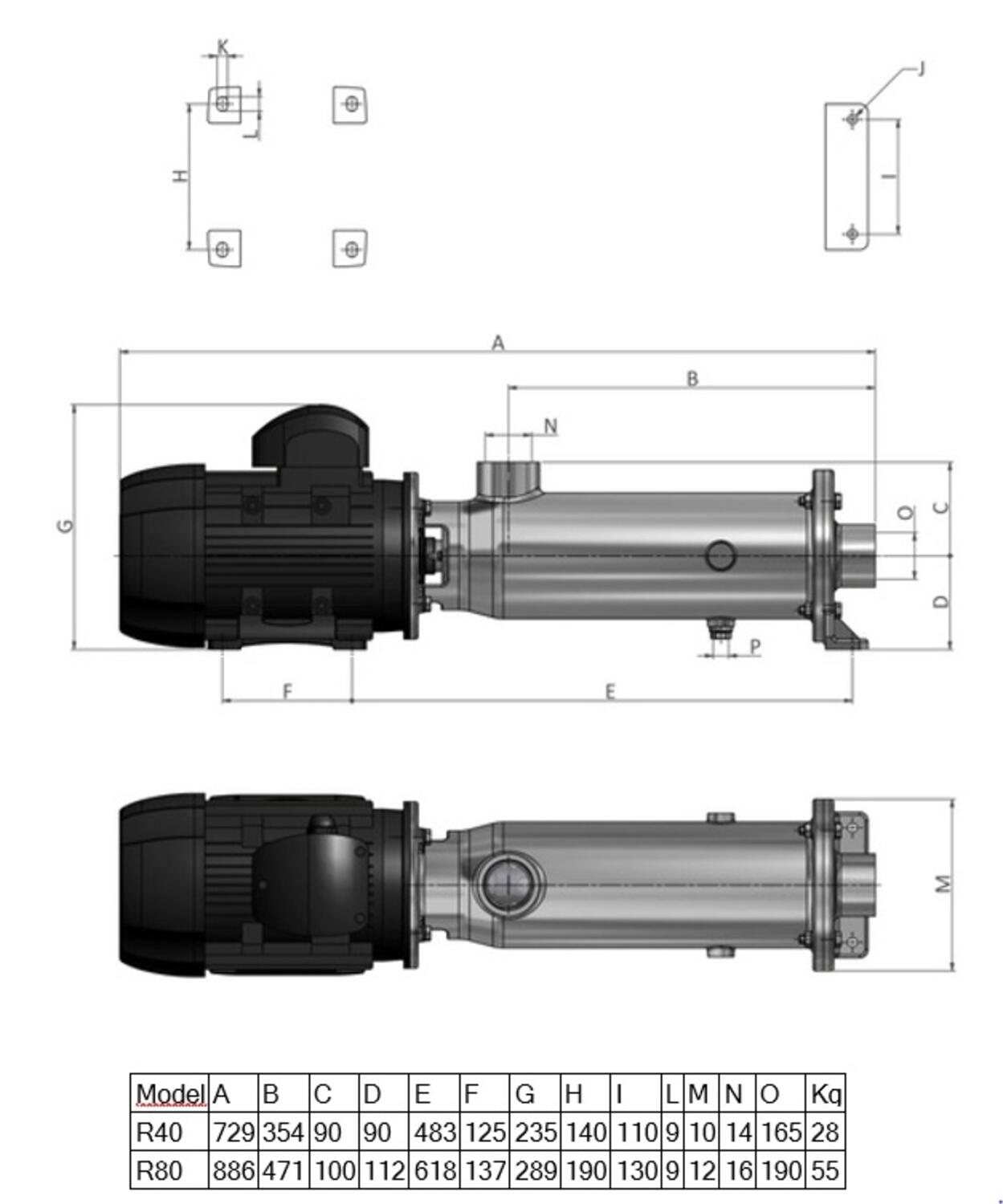

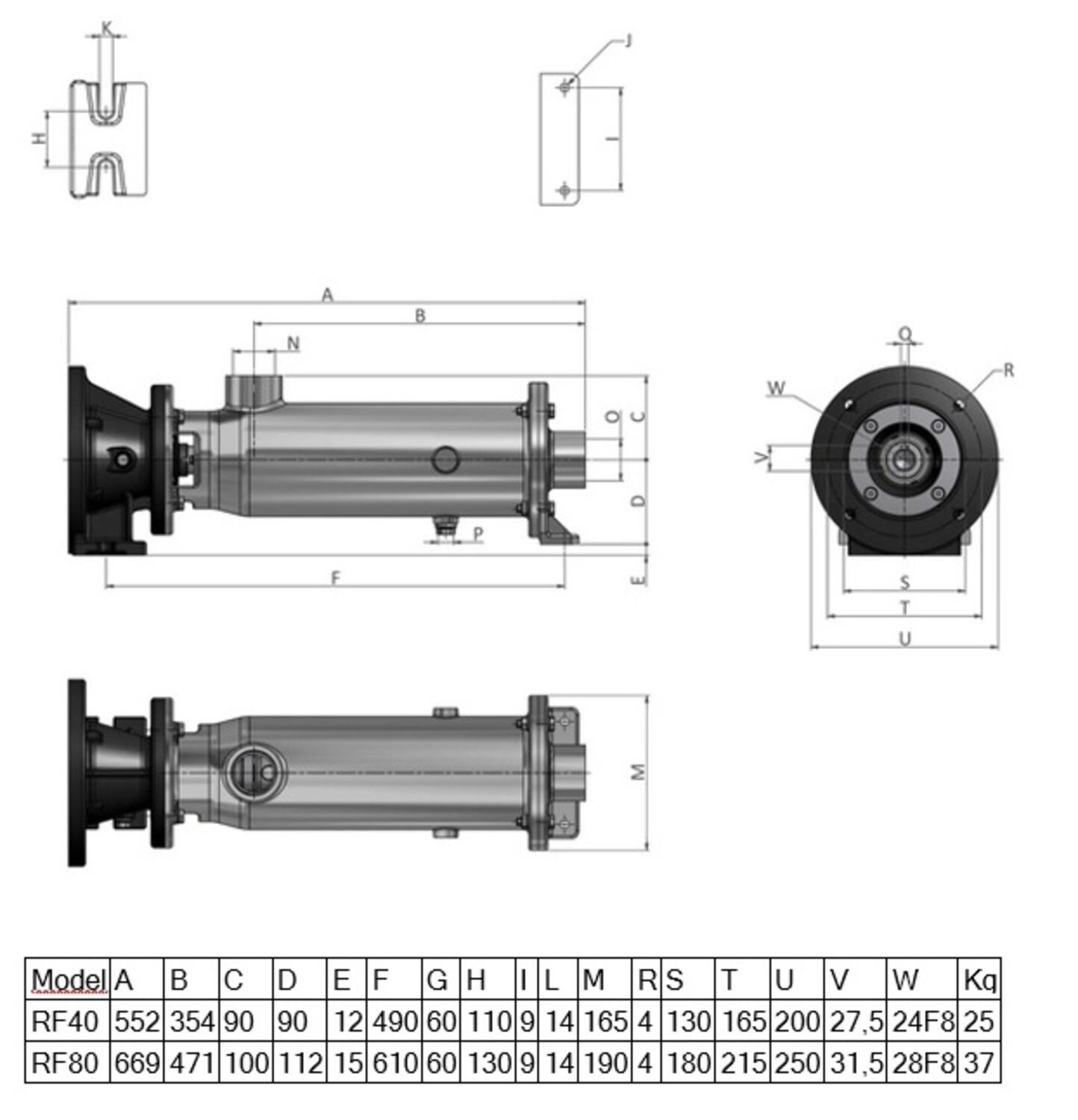

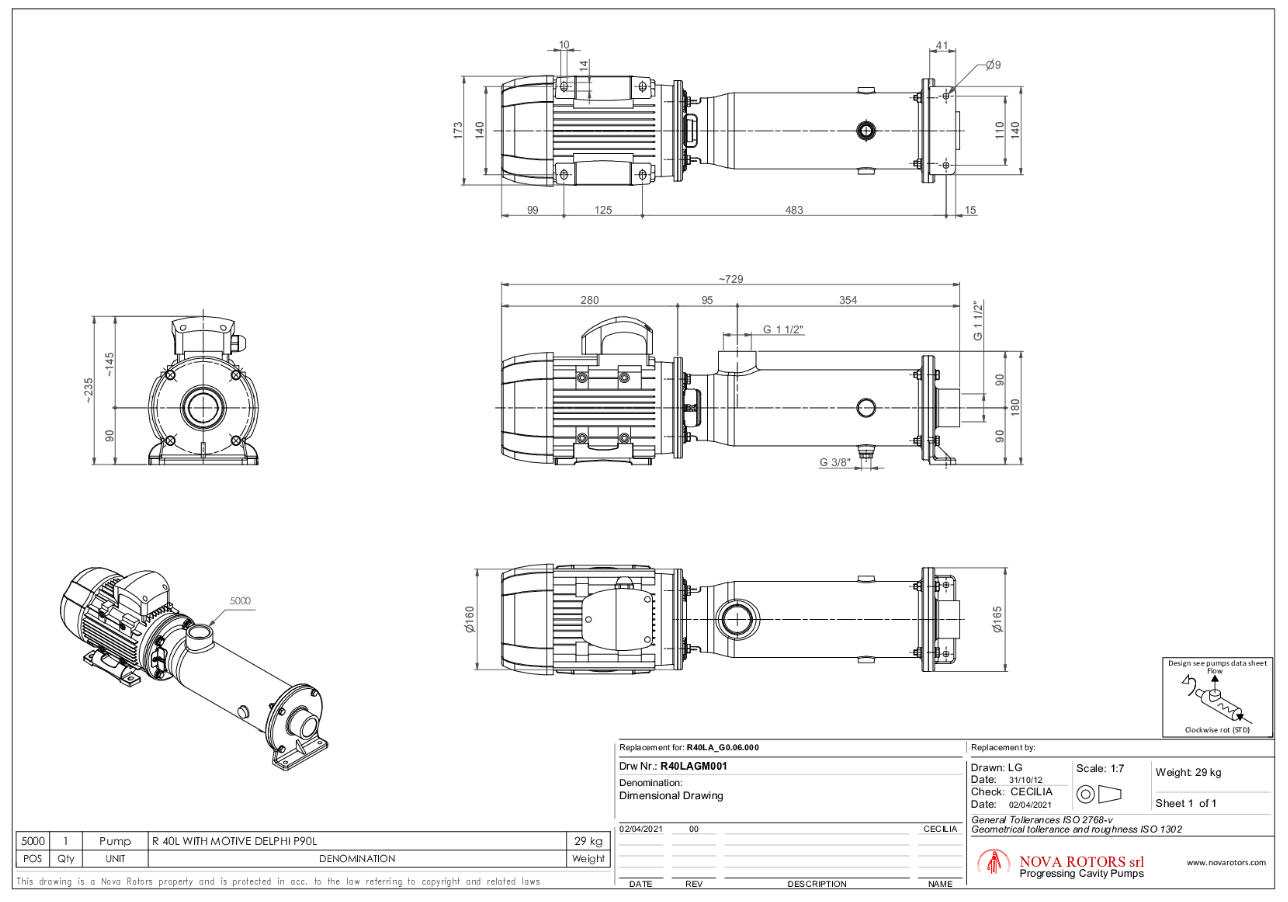

Ritningar och teknisk information

Produktinformation

Wobblepumpar i RL-serien är kompakta självsugande excenterskruvpumpar med svängande stator och har ett brett användningsområde. Pumparna är självsugande (upp till 4 m) och klarar både tunna och trögflytande vätskor, även med fasta partiklar. Med färre rörliga delar än traditionella excenterskruvpumpar erbjuder RL-serien enklare underhåll, minskad risk för slitage och lägre livscykelkostnad. Konstruktionen är utrymmeseffektiv och kan fås med en integrerad, steglöst justerbar överströmningsventil för extra säkerhet vid trycktoppar.

Användningsområden

RL-seriens wobblepumpar används i flera sektorer tack vare sin mångsidighet:

Slam och avfallshantering: Hantering av avloppsslam, fettavskiljare, organiskt avfall och industriellt restvatten.
Olja och oljeemulsioner: Pumpning av råolja, spillolja, kylvätskor och skärvätskor.
Biogas och lakvatten: Transport av substrat till rötkammare samt lakvatten från deponier och biogasanläggningar.
Vattenreningsverk: Dosering av polymerer, kemikalier och slambehandling.
Livsmedelsproduktion: Hantering av fruktkoncentrat, sirap, pastöriserade produkter och flytande degämnen.
Kosmetiska produkter: Pumpning av krämer, lotioner, tvålar och viskösa basprodukter.

Teknisk information

Pumphus	Gjutjärn, Rostfritt stål SS304, Rostfritt syrafast stål SS316
Anslutningar	Invändig gänga BSP (övergångar BSP - DIN 11851 finns som tillbehör)
Stator	NBR (food grade), EPDM, FPM
Rotor	Rostfritt stål SS304, Rostfritt syrafast stål SS316, Rostfritt stål SS304 Hårdförkromad, Rostfritt syrafast stål SS316 Hårdförkromad
Tätning	Enkel mekanisk tätning Kol/Keramik/SS316, Siliconkarbid/Siliconkarbid/SS316 Tätningshus enligt ISO EN 12756
Flöde	Max 240 l/min
Tryck	Max 4 bar
Inloppstryck	Max 1 bar
Temperatur	NBR -10 - +80°C, FPM -10 - +80°C, EPDM -15 - +80°C
Fasta partiklar	Max 8 mm (beroende på modell)
Viskositet	10 000 cp (200 rpm), 5 000 cp (400 rpm), 2 000 cp (700 rpm), 1 000 cp (900 rpm), 500 cp (1 400 rpm)

Modell	Varvtal (RPM)	Flöde vid 1 Bar l/min	Flöde vid 2 Bar l/min	Flöde vid 3 Bar l/min	Flöde vid 4 Bar l/min
R40L	1400	91,7	76,7	60	45
	900	60	48,3	38,3	28,3
	700	46,7	38,3	28,3	21,7
R80L	1400	240	208,3	170	-
	900	153,3	135	115	95
	700	118,3	103,3	88,3	75

Tillbehör/Reservdelar

Varianter	Flöde max	Tryck max	Material Pumphus	Material Rotor	Material Stator	Tätning	Anslutning	Partiklar Mjuka	Partiklar Hårda	Lagerförd artikel
R40 Art: RL04000 00001 Kopierad!	117,5 l/min	4 bar	Gjutjärn	SS 304	NBR	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04000 00003 Kopierad!	75,7 l/min	4 bar	Gjutjärn	SS 304	NBR	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04000 00006 Kopierad!	117,3 l/min	4 bar	Gjutjärn	SS 304	NBR	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm	Ja
R40 Art: RL04000 00010 Kopierad!	56,7 l/min	4 bar	SS 316	SS 304	EPDM	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04000 00012 Kopierad!	75,7 l/min	4 bar	SS 316	SS 304	NBR	Tungsten	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04020 00005 Kopierad!	75,7 l/min	4 bar	SS 304	SS 304	NBR	Tungsten	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04020 00006 Kopierad!	75,7 l/min	4 bar	SS 304	SS 304	EPDM	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm
R40 Art: RL04030 00001 Kopierad!	117,3 l/min	4 bar	SS 316	SS 316	NBR	Kol-ceramic	1 1/2"	5,6 mm	2,8 mm
R80 Art: RL08000 00001 Kopierad!	185 l/min	4 bar	Gjutjärn	SS 304	NBR	Kol-ceramic	2"	8 mm	4 mm
R80 Art: RL0800000003 Kopierad!	143 l/min	4 bar	Gjutjärn	SS 304	NBR	Kol-ceramic	2"	8 mm	4 mm
R80 Art: RL08030 00004 Kopierad!	143 l/min	4 bar	SS 316	SS 316	NBR	Tungsten	2"	8 mm	4 mm
R80 Art: RL08030 00005 Kopierad!	143 l/min	4 bar	SS 316	SS 316	EPDM	Tungsten	2"	8 mm	4 mm
R80 Art: RL08030 00013 Kopierad!	185 l/min	4 bar	SS 316	SS 316	NBR	Kol-ceramic	2"	8 mm	4 mm
