NOVA ROTORS

Wobble brons

Excenterskruvpump

Excenterskruvpumpar med fri stator har en mängd olika användningsområden. Pumparna är självsugande och klarar allt från tunna till viskösa vätskor. Hanterar även måttligt slitande vätskor som innehåller partiklar. Fördelen med denna konstruktion jämfört med en traditionell exenterskruvpump är en enklare konstruktion med färre delar samt kompaktare inbyggnadsmått. Pumparna går även att få med en inbyggd eller påbyggd säkerhets/överströmmningsventil som är steglöst justerbar.
  • Flöde max. 41 l/min
  • Tryck max. 6 bar
  • Kompakt excenterskruvpump med fri stator
  • Finns även med inbyggd överströmningsventil

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
NOVAROTORS

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max 41 l/min
Tryck max 4 bar
Anslutning 1"
Tätning Kol-keramik
Material Pumphus Brons
Material Rotor SS 303
Material Stator NBR
Effekt 0,55 kW
Varvtal 1400 rpm
Partiklar Mjuka 6,4 mm
Partiklar Hårda 3,2 mm
Temperaturområde från -10 °C
Temperaturområde till 80 °C
Viskositet max 500 cP

Nerladdningsbara filer

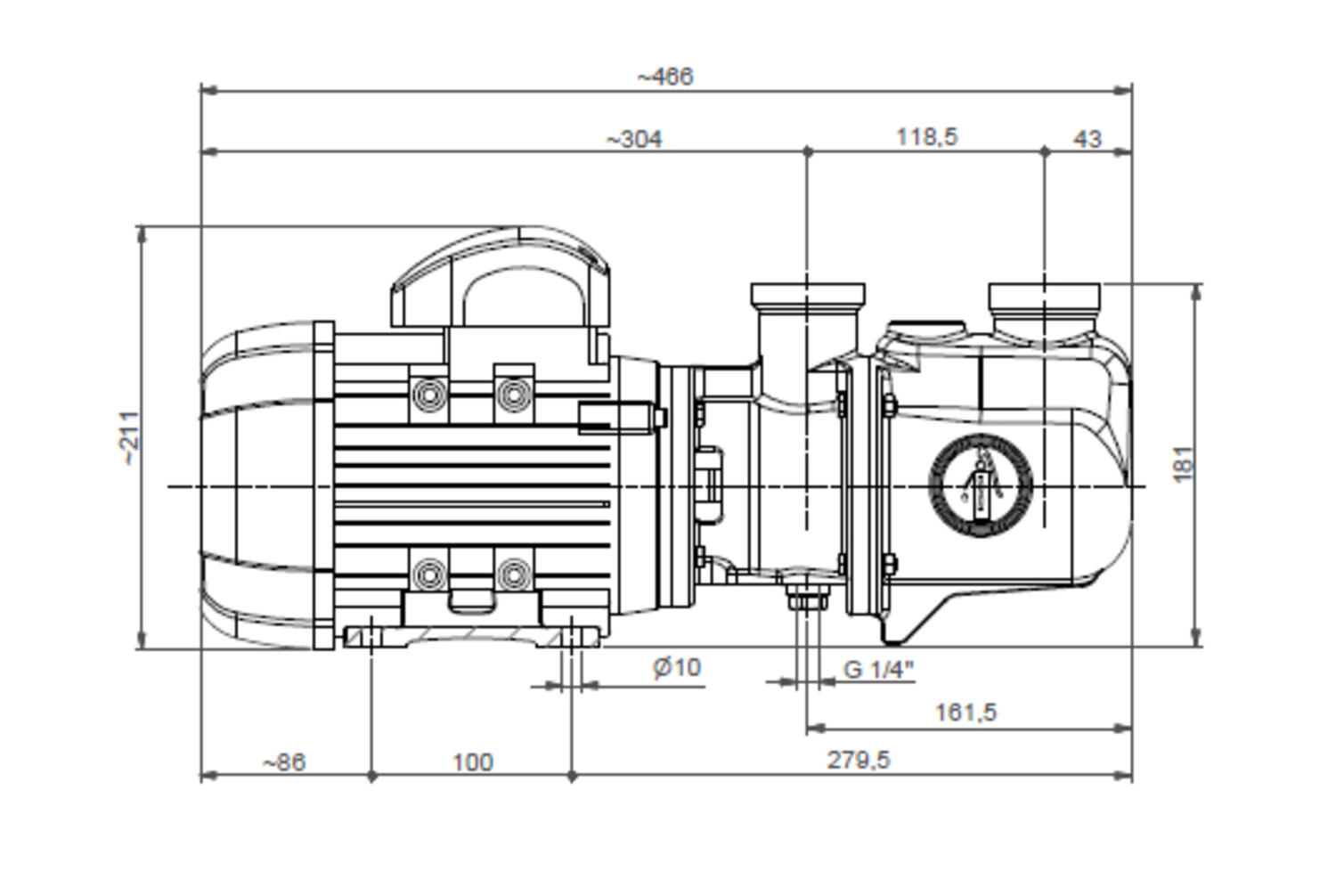

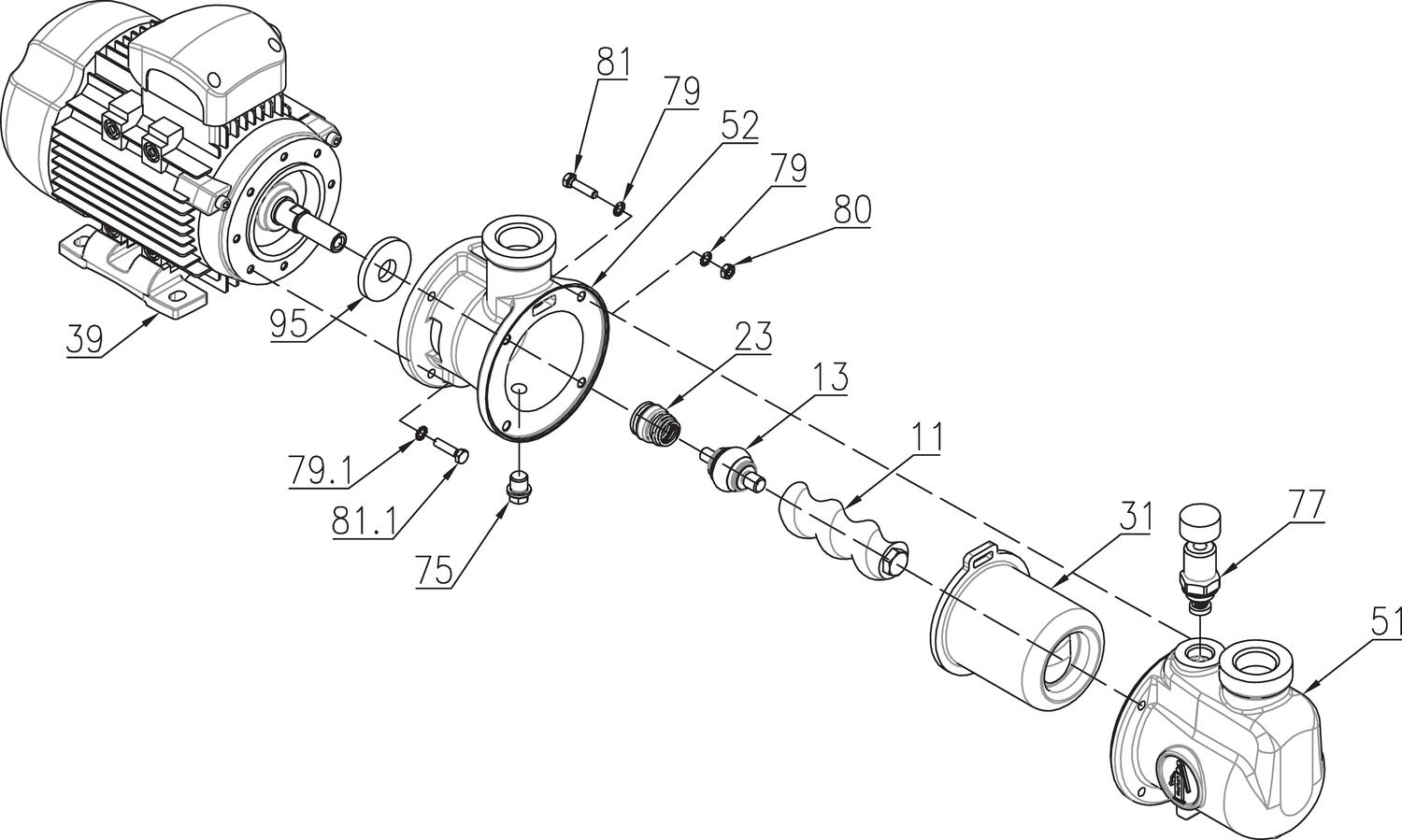

Ritningar och teknisk information

Produktinformation

Excenterskruvpumpen även känd som progressiv kavitetspump från Nova Rotors med fri stator är en mångsidig och pålitlig lösning för pumpning av både tunna och viskösa vätskor, inklusive måttligt slitande medier som innehåller partiklar. Tack vare dess självsugande förmåga (upp till 4 meter) och robusta konstruktion är pumpen perfekt för industrier som hanterar vätskor med olika viskositeter och partikelinnehåll. Dessutom kan pumparna levereras med en justerbar säkerhetsventil och överströmningsventil vilket säkerställer skydd vid tryckförändringar och optimerar systemets prestanda.


Fördelar med fri stator:

  • Förenklad konstruktion med färre delar

  • Kompakt design för platsbesparande installation

  • Låg underhållskostnad och hög driftsäkerhet



Exempel på användningsområden:

Oljepump, slurrypump, polymer, bioolja, petroleumprodukter, tvättvatten, emulsion, diesel, tvål.







Teknisk information

Pumphus

Brons UNI EN 1982 CC491K

Anslutningar

Invändig gänga BSP (övergångar BSP - DIN 11851 finns som tillbehör)

Stator

NBR (food grade), EPDM, FPM

Rotor

Rostfritt stål SS304, Rostfritt syrafast stål SS316, Rostfritt stål SS304 Hårdförkromad, Rostfritt syrafast stål SS316 Hårdförkromad

Tätning

Enkel mekanisk tätning Kol/Keramik/SS316, Siliconkarbid/Siliconkarbid/SS316

Tätningshus enligt ISO EN 12756

Flöde

Max 41,5 l/min

Tryck

Max 4 bar kontinuerlig drift, max 6 bar intermittent drift

Inloppstryck

Max 1 bar

Temperatur

NBR -10 till +80 °C, FPM -10 till +80 °C, EPDM -15 till +80 °C

Fasta partiklar

Max 6,4 mm (beroende på modell)

Viskositet

10 000 cp (200 rpm), 5 000 cp (400 rpm), 2 000 cp (700 rpm), 1 000 cp (900 rpm), 500 cp (1 400 rpm)



Modell

Varvtal (rpm)

Flöde vid 1 bar (l/min)

Max. tryck kontinuerligt
(bar)

Max. tryck intermittent (bar)

Max. storlek fasta

partiklar (mm)

Max. storlek mjuka partiklar (mm)

R44

1400

41,5

4

6

3,2

6,4

900

28

4

6

3,2

6,4

700

21,5

4

6

3,2

6,4

R48

1400

14,5

4

6

1,5

3

900

9

4

6

1,5

3

700

7

4

6

1,5

3



Tillbehör/Reservdelar

Favoriter Varianter Flöde max Tryck max Material Pumphus Material Rotor Material Stator Tätning Partiklar Mjuka Partiklar Hårda Lagersaldo
R44
Art:
RB04420 00001 Kopierad!
41 l/min
4 bar
Brons
SS 303
NBR
Kol-keramik
6,4 mm
3,2 mm
R44
Art:
RB04420 51001 Kopierad!
41 l/min
4 bar
Brons
SS 316
NBR
Kol-keramik
6,4 mm
3,2 mm
R44
Art:
RB04420 00005 Kopierad!
28,3 l/min
4 bar
Brons
SS 316
NBR
Kol-keramik
6,4 mm
3,2 mm
R44
Art:
RB04420 00004 Kopierad!
21,7 l/min
4 bar
Brons
SS 316
NBR
Kol-keramik
6,4 mm
3,2 mm
R48
Art:
RB04820 01002 Kopierad!
9,33 l/min
4 bar
Brons
SS 316
NBR
Kol-keramik
3 mm
1,5 mm
R48
Art:
RB04850 00002-1 Kopierad!
9,33 l/min
4 bar
Brons
SS 316
NBR
Kol-keramik
3 mm
1,5 mm

Vald variant

Välj en variant i listan
