NOVA ROTORS

Serie DHS / JHS

Excenterskruvpump Diamond

Nova Rotors HS-serie är en robust och kraftfull excenterskruvpump framtagen för att hantera mycket trögflytande, pastösa och torrsubstansrika medier som även innehåller större partiklar. Tack vare sin rektangulära tratt och förlängda inmatningsskruv lämpar sig HS-serien särskilt väl för industriella processer där vanligt pumpflöde är otillräckligt. Designen möjliggör effektiv transport av material som annars riskerar att bilda bryggor eller blockera flödet. Finns även i ATEX-utförande.
  • Flöde max. 63,5 m3/h
  • Tryck max. 48 bar
  • TS halt 25 - 50%
  • Förstärkt inmatningsskruv
  • Finns i ATEX utförande

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB

Vald variant

Teknisk data

Flöde @2 bar 200 rpm 5,5 m³/h
Flöde @2 bar max rpm 16,5 m³/h
Tryck max 6 bar
Anslutning BSP, NPT, DIN 2501, DIN 11851, ANSI RF150, SS, RJT, Macon, Clamp, m.m.
Tätning Mekanisk plantätning eller packfläta, med eller utan spolning
Material Pumphus Gjutjärn, Rostfritt stål 304, Rostfritt stål 316
Material Rotor Duplex, Tungsten carbide, Keramisk, Rostfritt stål 304, Rostfritt stål 304 HCP, Rostfritt stål 316, Rostfritt stål 316 HCP, Stål 420B, Super Duplex 2207
Material Stator H-NBR, NBR, NBR livsmedelsgodkänd
1637_Speed ​​max 600 rpm
Partiklar Mjuka 23 mm
Partiklar Hårda 11 mm
Temperaturområde från -40 °C
Temperaturområde till 150 °C

Produktinformation

Nova Rotors excenterskruvpumpar i HS-serien är en specialiserad undergrupp inom den beprövade Diamond-serien. Dessa pumpar är särskilt utvecklade för att hantera svårflödande och trögflytande medier, även när vätskorna är slitande, har hög torrsubstans eller innehåller större partiklar.Med sin robusta design, rektangulära inmatningstråg och kraftiga matarskruv lämpar sig HS-serien särskilt väl för svårpumpade ämnen med hög torrsubstanshalt – upp till hela 35 %.

HS-serien används främst i applikationer där materialets konsistens kräver kraftfull inmatning och en säker, jämn transport vidare in i processen. Det gör pumpen till ett utmärkt val inom exempelvis avloppsrening, livsmedelsindustri, kemisk processindustri och annan tung industri där standardpumpar ofta går bet.



Användningsområden

  • Slam och avvattnat avloppsslam
  • Livsmedelsrester och biprodukter
  • Bioavfall och organiskt processmaterial
  • Massa med hög torrsubstanshalt (TS upp till 35 %)
  • Restprodukter inom pappers-, gruv- och kemisk industri

Inom serien finns två modeller:

  • DHS = Direct Hopper Short (Direktkopplad med tratt)

"D" står för Direct – vilket syftar på att pumpens motor är direktkopplad till pumpens axel utan mellanliggande lagerhus. Det gör DHS-modellen kompakt, enkel att installera och mer kostnadseffektiv. Passar bäst där belastningen är måttlig och utrymmet är begränsat.

  •  JHS = Joint Hopper Short (Långkopplad med tratt)

"J" står för Joint – vilket betyder att pumpen har en långkoppling, där en mellanliggande koppling och ett separat lagerhus finns mellan motor och pumpdel. Detta skyddar motorn från mekanisk belastning och gör modellen idealisk för tuffa industriella förhållanden med högt vridmoment, hög torrsubstans och kontinuerlig drift.



EgenskapDHS – Kompakt kraftpaketJHS – För tuffa förhållanden
DrivningDirektkopplad motor – enkel, platsbesparande och ekonomisk lösningLångkopplad via kraftigt lagerhus – konstruerad för hållbarhet och stabilitet
InstallationMinimal installationsyta, optimal för kompakta anläggningarKräver mer utrymme men ger utmärkt driftstabilitet
UnderhållEnkel service med få komponenter och låg livscykelkostnadSeparat lagerdel minskar slitage och förlänger serviceintervall
DriftsäkerhetBäst lämpad för medelhög belastning och periodisk driftKlarar kontinuerlig drift under hög mekanisk påfrestning
EkonomiLägre inköpskostnad – idealisk där budget och kompakt design är prioriteradHögre initialkostnad men längre livslängd och minskat stillestånd
Rekommenderad användningSlam, livsmedelsrester och trögflytande vätskor i lättare industrimiljöSlam med hög TS, bioavfall och processvätskor i tung industri



Pumpens ingående delar

diamond

  • 1. Anslutningar
  • 2. Koppling
  • 3. Tätning
  • 4. Motoranslutning
  • 5. Kardanaxel
  • 6. Gummibälg
  • 7. Inspektionslucka
  • 8. Pumphus
  • 9. Självtätande stator
  • 10. Rotor/Stator

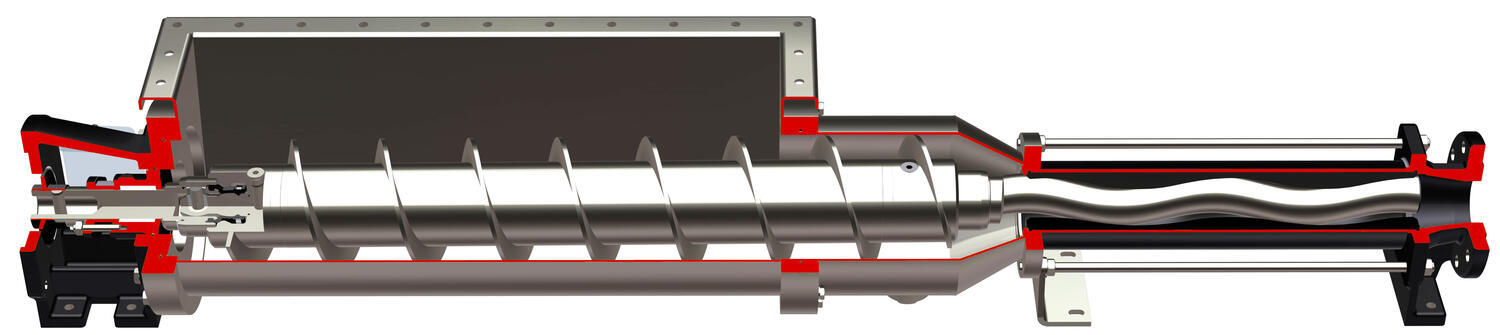

Pump för kompakt montage med motor

DHS cutted.jpg







Teknisk information

Material

Pumphus

Gjutjärn, Rostfritt, Hastelloy, Duplex

Rotor

Stål 420B, SS304, SS316, SS304 HCP, SS316HCP, Hardened, Hastelloy, Ceramic, Duplex

Tätning

Mekanisk plantätning eller packfläta, med eller utan spolning

Stator

NBR, NBR livsmedelsgodkänd, H-NBR, EPDM, EPDM livsmedelsgodkänd, VITON, PTFE

Flöde

Max. 1830l/min

Tryck

Max. 48 bar

Partiklar

Klarar upp till 58 mm mjuka partiklar (se tabell nedan)

Koppling

Patenterad konstruktion, standard, protected eller balanserad

Anslutning sugsida

Rektangulärt förstorat inlopp förberett för matarhjul m.m.

Anslutning trycksida

BSP, NPT, DIN 2501, DIN 11851, ANSI RF150, SS, RJT, Macon, Clamp, m.m.



Tillbehör/Reservdelar

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Flöde @2 bar 200 rpm Partiklar Hårda Partiklar Mjuka Lagersaldo
5,5 m³/h
11 mm
23 mm
2,8 m³/h
11 mm
23 mm
1,5 m³/h
9 mm
18 mm
7,8 m³/h
14 mm
28 mm
4 m³/h
14 mm
28 mm
11,2 m³/h
14 mm
29 mm
5,6 m³/h
14 mm
29 mm
2,9 m³/h
11 mm
23 mm
13,2 m³/h
16 mm
32 mm
6,6 m³/h
16 mm
32 mm
21,5 m³/h
18 mm
36 mm
10 m³/h
18 mm
36 mm
5,7 m³/h
14 mm
29 mm
31,4 m³/h
20 mm
41 mm
16 m³/h
20 mm
41 mm
43,4 m³/h
23 mm
46 mm
21,7 m³/h
23 mm
46 mm
10,3 m³/h
18 mm
36 mm
62,9 m³/h
29 mm
58 mm
31,4 m³/h
29 mm
58 mm
