JABSCO
UTGÅTT !! Serie VR 24 VDC
Vingpump med "Intelligent controller"
- Flöde max 50 l/min och max 1,0 bar
- Inbyggt torrkörningsskydd och överfyllnadsskydd
- Tankningspump för diesel
- Självsugande max 3,0 m
Vald variant
Teknisk data
| Flöde max | 50 l/min |
|---|---|
| Flöde max @1 bar | 40 l/min |
| Tryck max | 1 bar |
| Anslutning | Slanganslutning 25 mm |
| Sughöjd max | 3 m |
| Material Axel | Kolstål ASTM A216WCB |
| Material Axeltätning | Nitril |
| Material Pumphus | Gjutjärn |
| Material Rotor | Stål |
| Material Vingar | Brons |
| Motor | 24VDC |
|---|---|
| Ström max | 10 A |
| Kontinuerlig drift | upp till 3 meter |
| Kapsling | IP55 |
| Temperaturområde från | -30 °C |
| Temperaturområde till | 50 °C |
| Viskositet max | 150 cSt |
| Vikt | 5,2 kg |
| Lagerförd artikel | Ja |
Nerladdningsbara filer
Produktinformation
Jabsco-VRCF serien är en fordonsmonterad självsugande pump med inbyggt torrkörningsskydd och överfyllnadsskydd för tankning av diesl för exempelvis grävmaskiner och skogsmaskiner etc. Pumpens automatik känner av när fatet man suger från får slut på bränsle eller när fordonstanken är full och då stoppar pumpen/tankningen automatiskt. Automatiken möjliggör att man kan lämna pumpen utan tillsyn och bidrar till en snabb och säker tankning samt kanske tillfälle för en kort paus.
OBS, VR serien är inte utrustad med överströmningsventil så den kan inte gå mot stängd ventil eller kombineras med ett pistolmunstycke.
Tekniska data
Material
Model | VR050-C24 | VR050-CF24 |
Pumphus | Gjutjärn | Gjutjärn |
Rotor | Sintrad stål | Sintrad stål |
Vingar | Sintrad brons | Sintrad brons |
Axel | Kolstål | Kolstål |
Tätning | Läpptätning i nitril | Läpptätning i nitril |
O-ring | Nitril | Nitril |
Motor | 24 V DC-motor, permanent magnet, | 24 V DC-motor, permanent magnet, |
Max Strömförbrukning | 10 amp | 10 amp |
Säkring | 10 amp | 10 amp |
Drift | Kontinuerlig drift upp till 3 m mottryck | Kontinuerlig drift upp till 3 m mottryck |
Drifttid | Automatisk avstängning efter 10 min | Automatisk avstängning efter 10 min |
Temperaturområde | -30 till +50 °C | -30 till +50 °C |
Sughöjd | 3 meter | 3 meter |
Kapsling | IP55 klassning | IP55 klassning |
Anslutningar | 3/4" BSP gänga alt 25 mm slangansl. | 3/4" BSP gänga alt 25 mm slangansl. |
Mått
VR050-C24 | VR050-CF24 |
Kontakta Telfa | Kontakta Telfa |

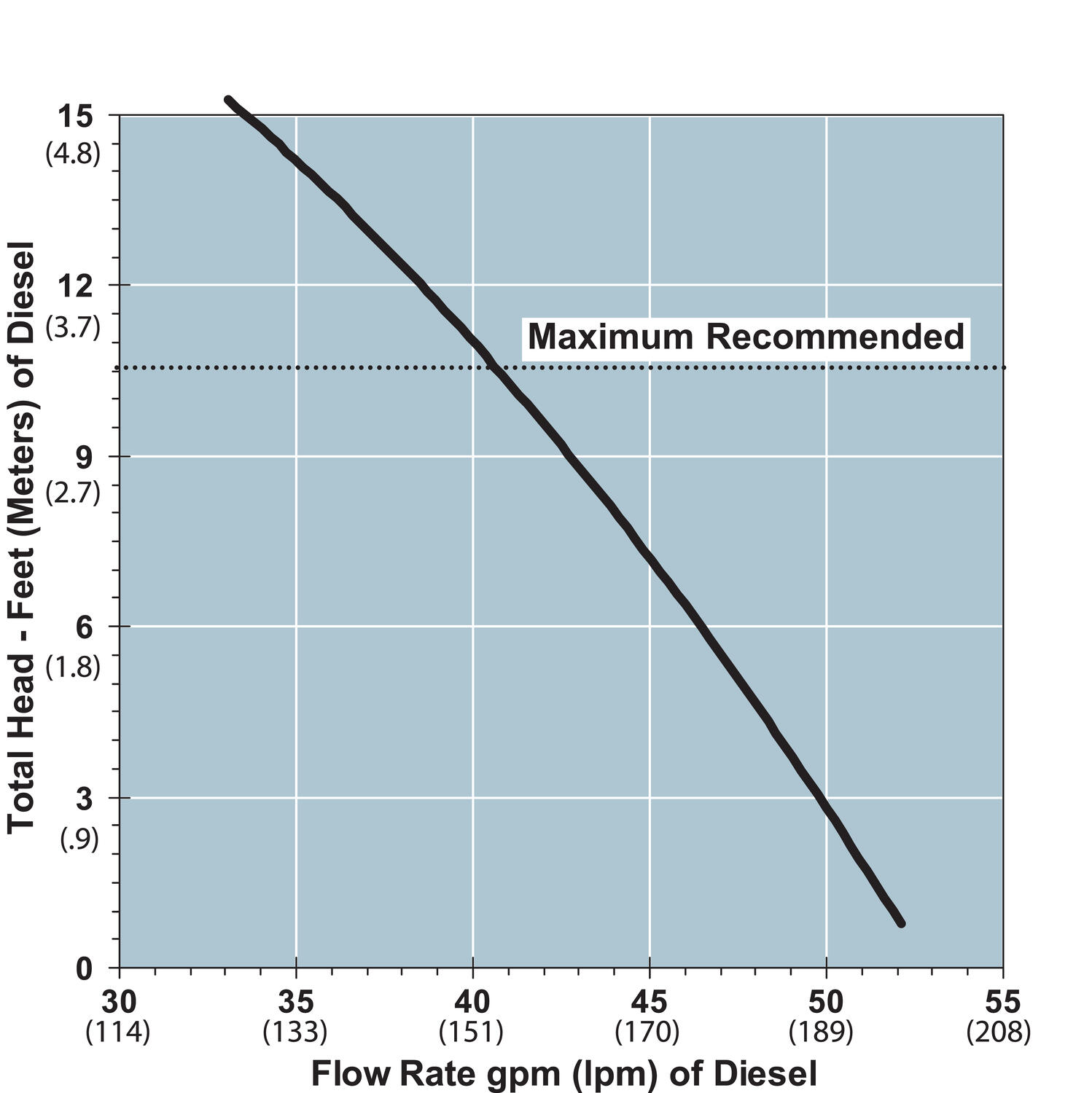

Flödesdiagram
VR050-C24/CF24 |
|
Beställningsnummer
Artikelnummer | Spänning | Max tryck | Max flöde | Max | Effekt motor | Säkring | Anslutning | Vikt | Övrigt |
VR050-CF24 | 24 | 1,0 | 50 | 3 | 240 | 10 | 25 mm (1") id slang | 6 | Lagerstd |
Reservdelar
Artikelnummer | Benämning | Vikt, Kg |
VR050-1120C | Pump 24 V | 5,5 |
SRB060-B006 | Intelligent controller | 0,01 |
23529-0503 | Flottörströmbrytare | 0,06 |
Reservdelslista/sprängskiss finns att ladda hem under fliken "Download".
Tillbehör
Artikelnummer | Benämning |
IT-100-1B/KIT | Backventil med sil och sugrör |
CAD
Kontakta Telfa.
Download
Manualer
| |||
Artikel | Beskrivning | Filformat |
|
VR050-C24 / CF24 | Manual | ||
