Serie SC MAG-M

Magnetdriven sidokanalspump

Serie SC MAG-M är mycket robusta sidokanalspumpar speciellt lämpade för installationer med lågt NPSHa och svåra pumpmedier som också kan vara explosionsfarliga, går då att få i ATEX utförande. Pumpen är självsugande och kan hantera upp till 50% gasinblandning i mediet. Helt läckagefria pumpar och är därför speciellt lämpliga för vanligen besvärliga media som korrosiva, miljöfarliga och värdefulla vätskor som absolut inte får läcka ut eller svårtätade vätskor med låg ytspänning. Dessa egenskaper gör dem mycket miljövänliga och säkra eftersom de inte ger något läckage till omgivningen.
  • Flöden upp till 75 m3/h, max 620 mvp
  • Temperatur från -120 till +350 °C
  • Max viskositet 200 cSt
  • Finns i ATEX II - / 2G cbk IIC T5

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
MPUMPS

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Anslutningsklass PN40/300lbs
Flöde max 1,7 m³/h
IEC/Fläns IEC 90
Material Axellager SiC (Kiselkarbid)
Material Packning PTFE
Material Pumphus AISI 316
Systemtryck max 50 bar
Temperaturområde från 0 °C
Temperaturområde till 120 °C
Uppfordringshöjd 90 m
Viskositet max 200 cSt

Nerladdningsbara filer

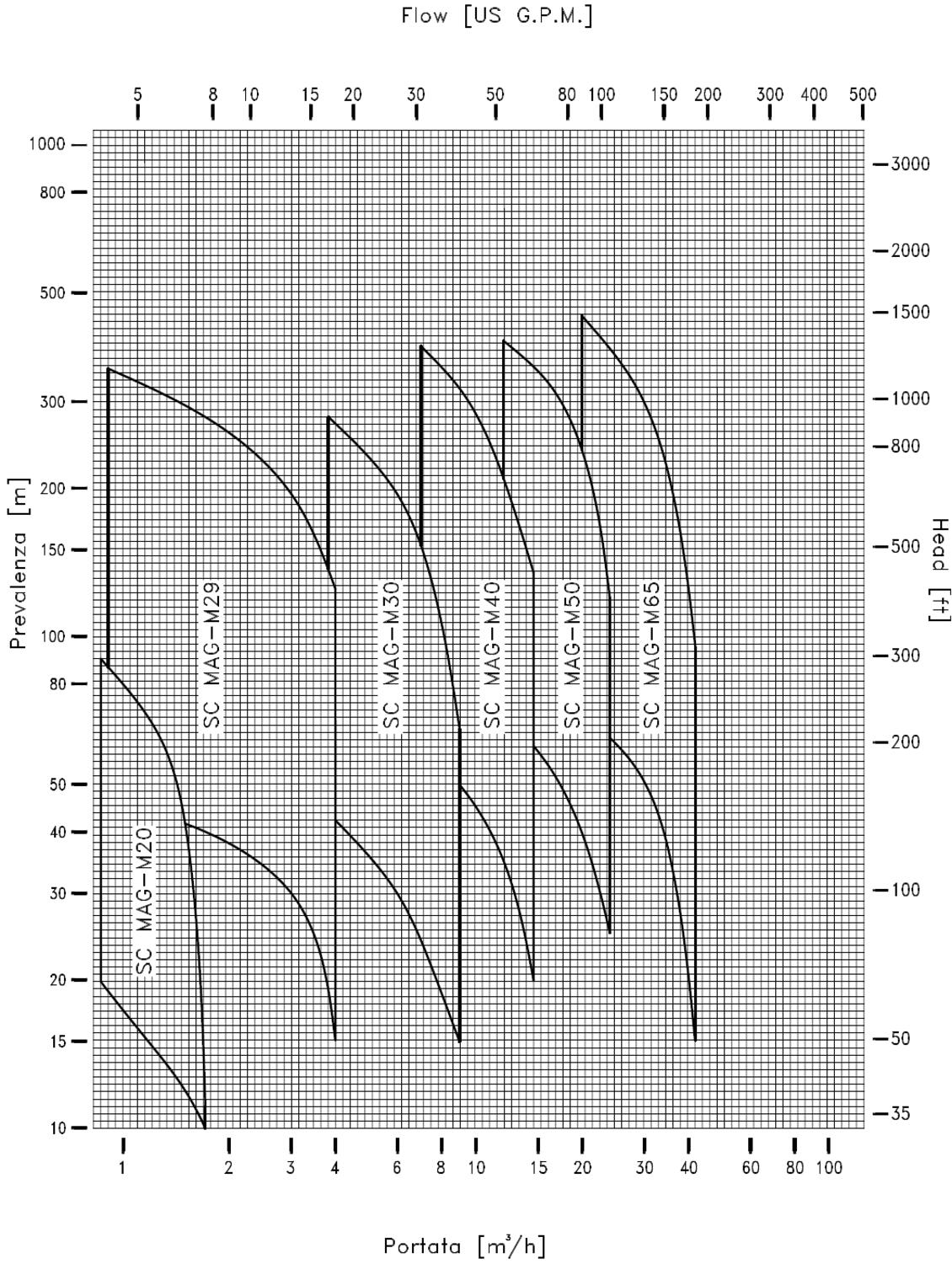

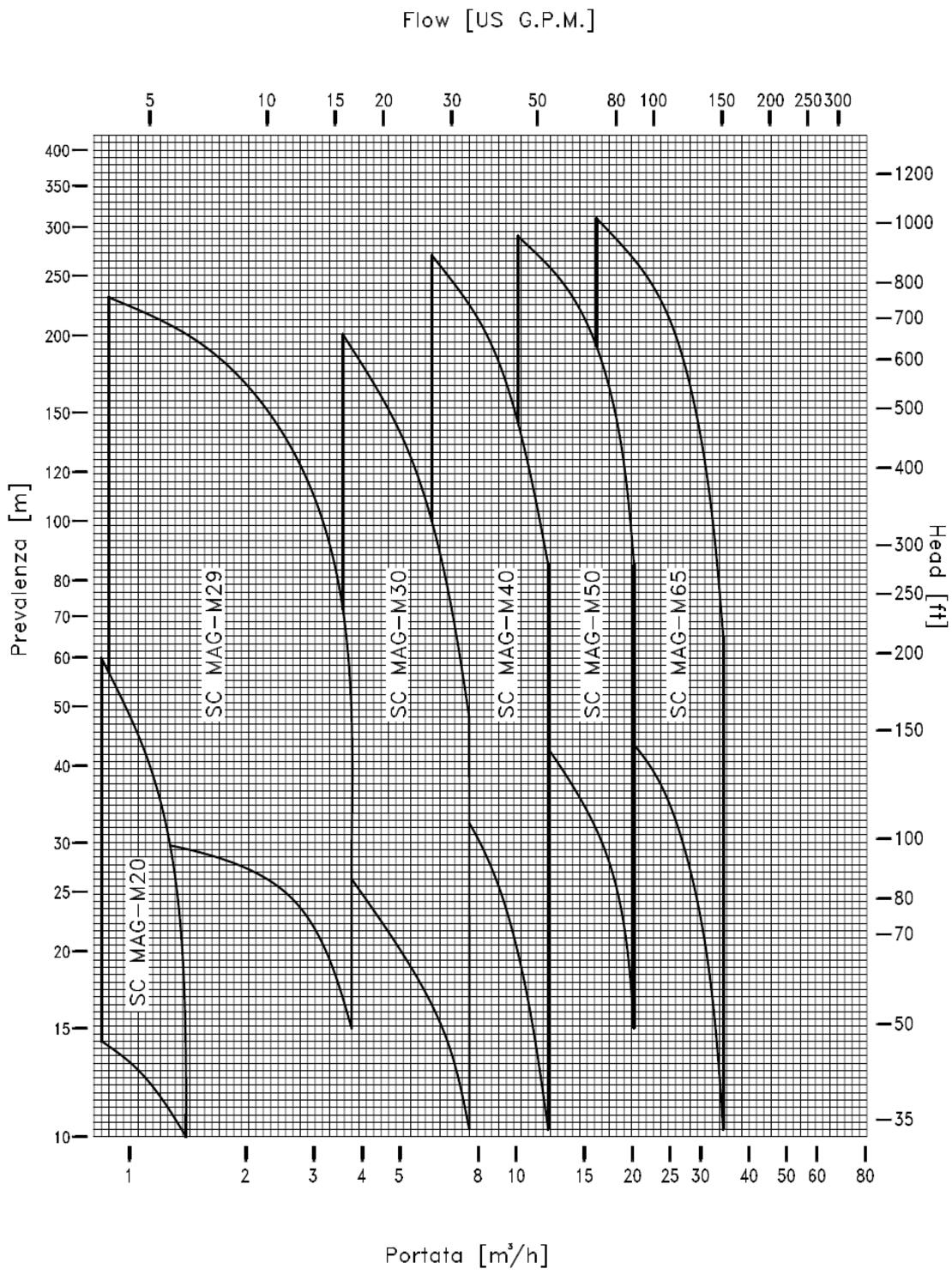

Pumpvärden

Ritningar och teknisk information

Produktinformation

M pumps serie SC MAG-M är en serie mycket robusta sidokanalspumpar speciellt lämpade för installationer med lågt NPSHa och svåra pumpmedier som också kan vara explosionsfarliga. Pumpen är självsugande och kan hantera upp till 50% gasinblandning i mediet.



Sidokanalspumpar av serien SC MAG-M har helt slutet pumphus med magnetdrivet pumphjul. Eftersom de saknar genomgående axel med tätning är de helt läckagefria. Pumparna är därför speciellt lämpliga för vanligen besvärliga media som korrosiva, miljöfarliga och värdefulla vätskor som absolut inte får läcka ut eller svårtätade vätskor med låg ytspänning. Dessa egenskaper gör dem mycket miljövänliga och säkra eftersom de inte ger något läckage till omgivningen. Magnetdriften innebär också att pumparna är mycket driftsäkra, vilket ger dem låga driftskostnader. De finns i många olika materialkombinationer och går även att få i ATEX-utförande för explosionsfarlig miljö.






Exempel på användningsområde

Aggressiva medier, syror, lut, lösningsmedel, bensin, gas i vätskeform, hetolja, freon m.m. Medier som är giftiga, radioaktiva, extremt rena, sterila, värdefulla eller vätskor med låg ytspänning.



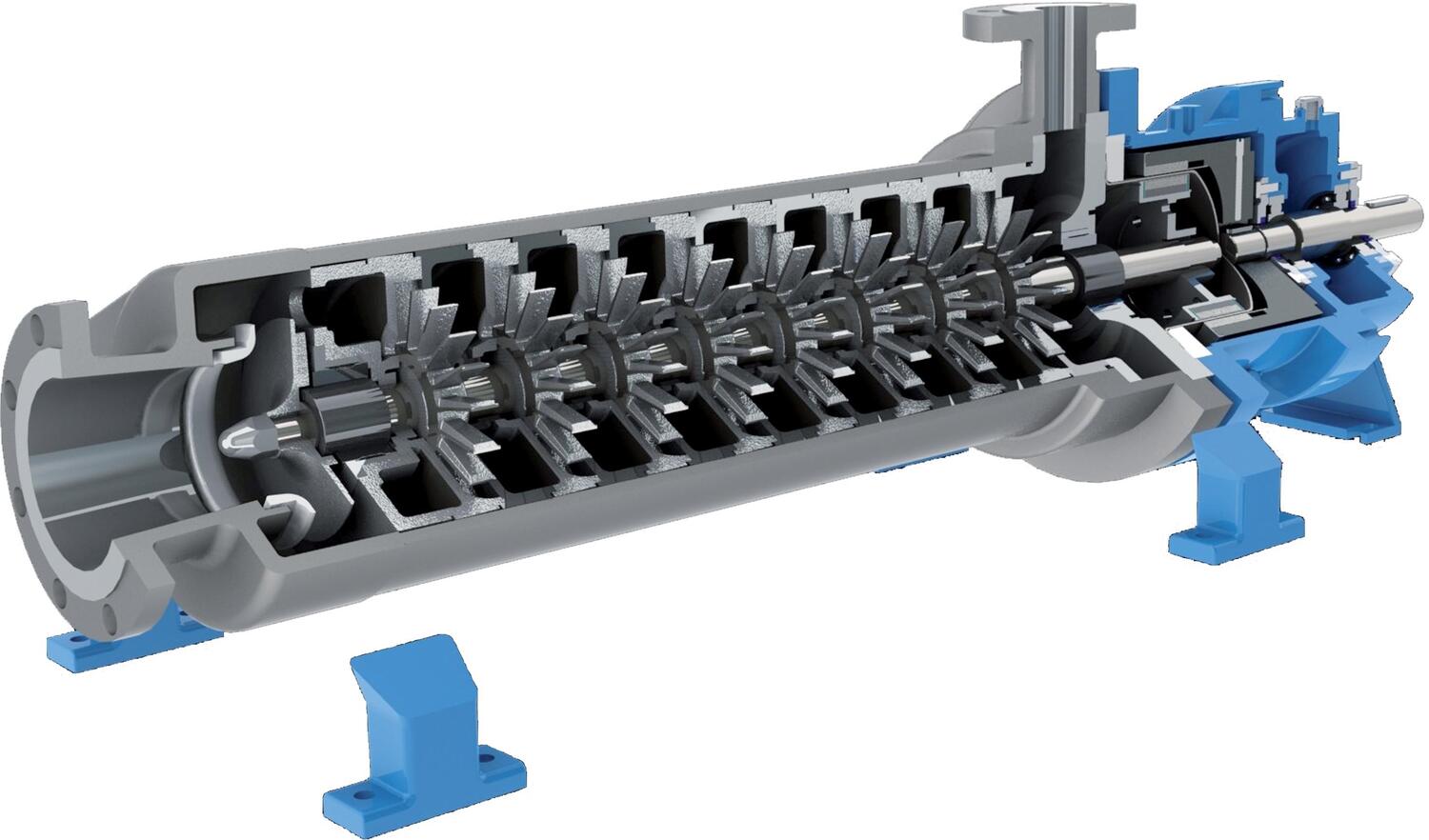

Så här fungerar en SC MAG-M sidokanalspump

Utformningen av en SC MAG-M sidokanalspump tillåter en gasinblandning i den pumpade vätskan på upp till 50 %. Konstruktionen liknar en turbinpump men den har många avgörande detaljskillnader när det gäller arbetssättet. Dessutom har den ett försteg med centrifugalhjul för att klara mycket låga NPSHa.



Pumpen har en kanal för vätskan på utloppsidan (A) och en slät sida mot inloppet (B). Ett stjärnformat pumphjul (C) är monterat med kil på axeln och är hydrauliskt balanserat via hålen vid centrum (C1). Vätskan eller vätska/gasblandningen kommer in genom hålet på sugsidan (B1). Pumpen skapar ett sug vid inloppsporten och vätskan pressas sedan ut i periferin av pumphjulet med hjälp av centrifugalkraften. Om den pumpade vätskan innehåller gas samlas denna vid basen på pumphjulet på grund av dess lägre densitet. Vätskan som har en högre densitet finns i pumphjulets periferi och största delen tar sig vidare via utloppsöppningen (A1). Vid utloppsöppningen börjar en minikanal (A2) som slutar intill en liten sekundär utloppsport (A3). En del av vätskan tar sig vidare via minikanalen och pressas sedan in mellan vingarna i pumphjulet. Denna minskade volym mellan pumpvingarna komprimerar eventuell gas så att denna pressas ut genom utloppsöppningen (A3). Varje steg i pumpen fungerar på samma vis och antalet steg anpassas efter applikationen. Stegen är förskjutna i förhållande till varandra för att utjämna axellasterna.

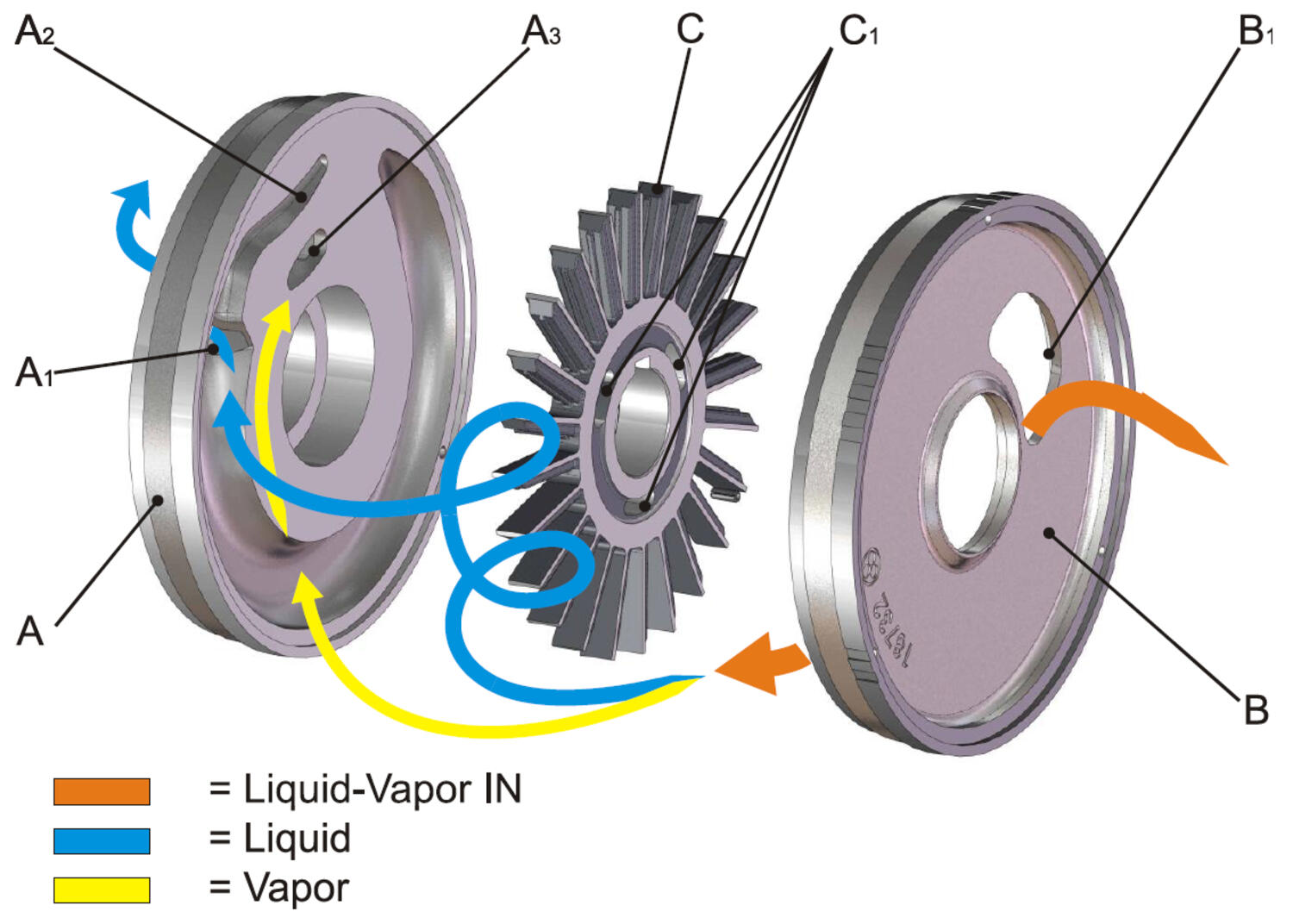

SC_MAG-M_02_liquid_vapor



Description

A

Discharge stage

A1

Outlet

A2

Mini channel

A3

Secondary gas discharge

B

Suction Stage

B1

Inlet

C

Impeller

C1

Equlization Holes

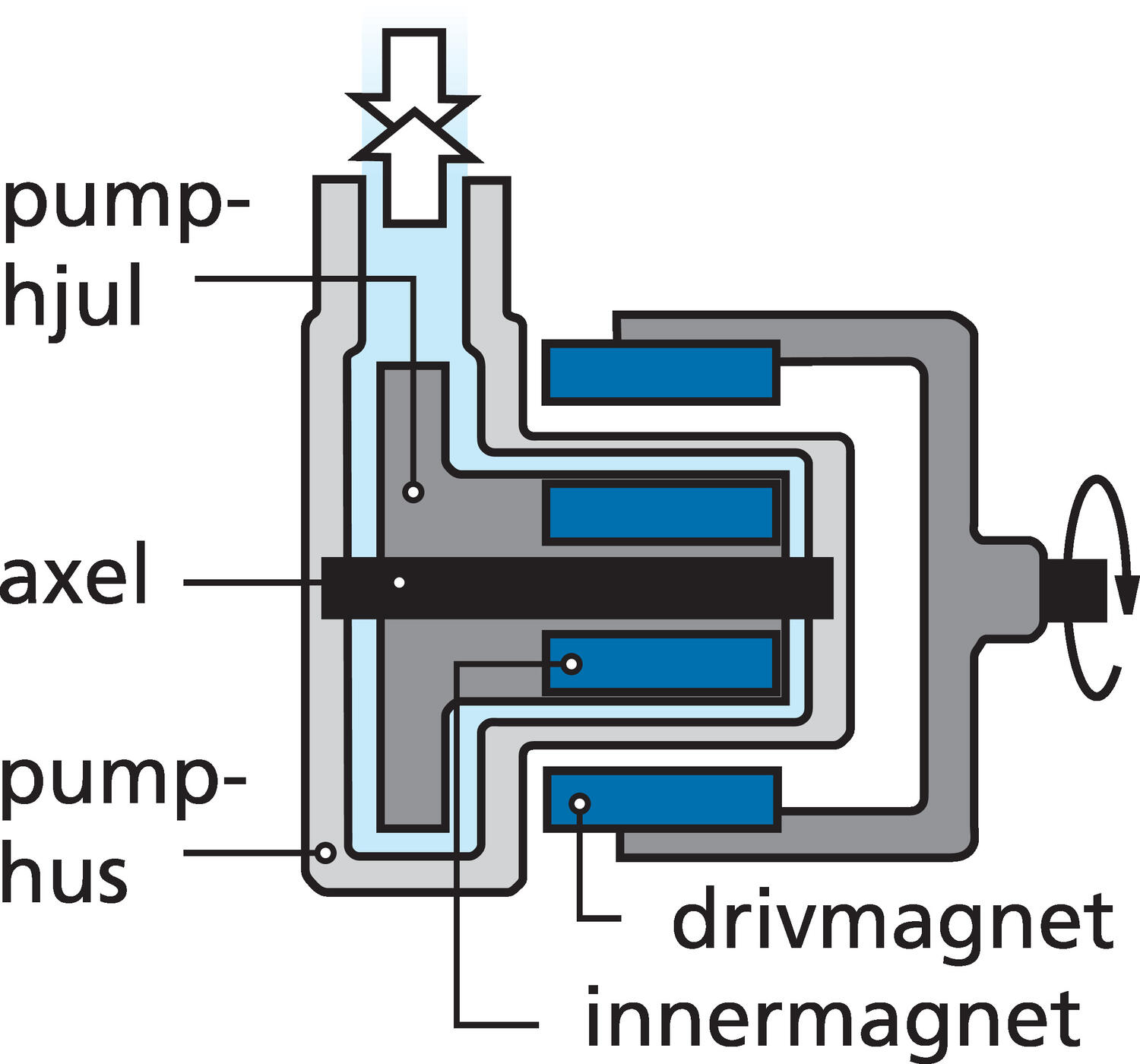

Så här fungerar magnetdrift

En drivmagnet är monterad på motoraxeln och överför kraften till en magnet monterad på pumphjulet. Pumphuset är därmed helt slutet utan några genomgående roterande axlar som behöver tätas.



Magnetdrift_MT_6007



Så här fungerar hybriddrift

Magnetkannan som skiljer drivmagneten och innermagneten på en magnetkopplad pump i metall orsakar förluster. Hur stora förlusterna blir beror på materialval och tjocklek på magnetkannan, samt varvtalet på motorn. Tjockare material och högre varvtal ger även högre förluster. Förutom att förlusterna kostar pengar i ökad effektförbrukning bildas det värme som övergår till den pumpade vätskan. Denna värme kan vara ett problem vid pumpning av vätskor nära kokpunkten.



M Pumps patenterade lösning för att få ner förlusterna är en magnetkanna tillverkad i hybridteknik. Närmast vätskan används en traditionell kanna i metall, men materialtjockleken har reducerats till ett minimum. För att behålla pumpens prestanda har denna förstärkts utvändigt med en tunn kanna av kolfiber. Hybridösningen innebär att den kemiska resistensen kvarstår samtidigt som magnetförlusterna reduceras till ett minimum. Läs mer om hybriddrift här.








Mått

SC MAG-M CC

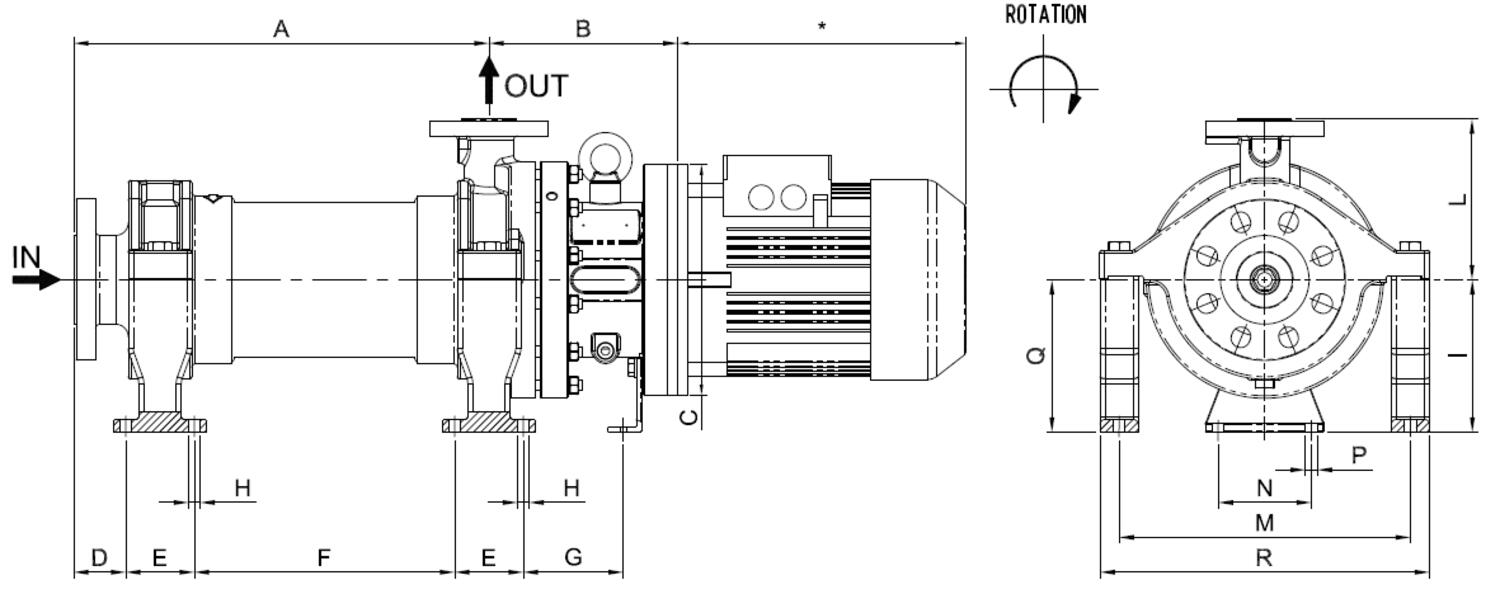

Ritning SC MAG-M sidokanalpump M PUMP



SC MAG-M30 CC för motor: IEC 90 B5, IEC 100/112 B5, IEC 132 B5

Mått B och G varierar med motorstorlekarna IEC90/ IEC100&112 / IEC132

Pump SC:

A

B

C

D

E

F

G

H

I

L

M

N

P

Q

R

MAG-M30/1S

250

210/230/250

200

62

80

68

115/135/155

12

180

190

344

110

14

180

389

MAG-M30/2S

290

210/230/250

200

62

80

108

115/135/155

13

180

190

344

110

14

180

389

MAG-M30/3S

330

210/230/250

200

62

80

148

115/135/155

13

180

190

344

110

14

180

389

MAG-M30/4S

370

210/230/250

200

62

80

188

115/135/155

13

180

190

344

110

14

180

389

MAG-M30/5S

410

210/230/250

200

62

80

228

115/135/155

13

180

190

344

110

14

180

389

MAG-M30/6S

450

210/230/250

200

62

80

268

115/135/155

13

180

190

344

110

14

180

389

MAG-M30/7S

490

210/230/250

200

62

80

308

115/135/155

13

180

190

344

100

14

180

389

MAG-M30/8S

530

210/230/250

200

62

80

348

115/135/155

13

180

190

344

110

14

180

389

SC MAG-M40 CC för motor: IEC 100/112 B5, IEC 132 B5

Mått B, C och G varierar med motorstorlekarna IEC100&112 / IEC132

Pump SC:

A

B

C

D

E

F

G

H

I

L

M

N

P

Q

R

MAG-M40/1S

268

230/250

250/300

72

80

75

135/155

13

180

190

344

110

14

180

389

MAG-M40/2S

323

230/250

250/300

72

80

130

135/155

13

180

190

344

110

14

180

389

MAG-M40/3S

378

230/250

250/300

72

80

185

135/155

13

180

190

344

110

14

180

389

MAG-M40/4S

433

230/250

250/300

72

80

240

135/155

13

180

190

344

110

14

180

389

MAG-M40/5S

488

230/250

250/300

72

80

295

135/155

13

180

190

344

110

14

180

389

MAG-M40/6S

543

230/250

250/300

72

80

350

135/155

13

180

190

344

110

14

180

389

MAG-M40/7S

598

230/250

250/300

72

80

405

135/155

13

180

190

344

110

14

180

389

MAG-M40/8S

653

230/250

250/300

72

80

460

135/155

13

180

190

344

110

14

180

389

SC MAG-M50 CC för motor: IEC 100/112 B5, IEC 132 B5

Mått B och C varierar med motorstorlekarna IEC100&112 / IEC132

Pump SC:

A

B

C

D

E

F

G

H

I

L

M

N

P

Q

R

MAG-M50/1S

348,5

290/303

280/300

76,5

80

152

172

13

180

220

400

110

15

180

445

MAG-M50/2S

423,5

290/303

280/300

76,5

80

227

172

13

180

220

400

110

15

180

445

MAG-M50/3S

498,5

290/303

280/300

76,5

80

302

172

13

180

220

400

110

15

180

445

MAG-M50/4S

573,5

290/303

280/300

76,5

80

377

172

13

180

220

400

110

15

180

445

MAG-M50/5S

648,5

290/303

280/300

76,5

80

452

172

13

180

220

400

110

15

180

445

MAG-M50/6S

723,5

290/303

280/300

76,5

80

527

172

13

180

220

400

110

15

180

445

MAG-M50/7S

798,5

290/303

280/300

76,5

80

602

172

13

180

220

400

110

15

180

445

MAG-M50/8S

873,5

290/303

280/300

76,5

80

677

172

13

180

220

400

110

15

180

445

SC MAG-M65 CC för motor: IEC 132 B5



Pump SC:

A

B

C

D

E

F

G

H

I

L

M

N

P

Q

R

MAG-M65/1S

 358

303

300

78

80

 155

172

13

180

235

400

110

15

180

445

MAG-M65/2S

448

303

300

78

80

245

172

13

180

235

400

110

15

180

445

MAG-M65/3S

538

303

300

78

80

335

172

13

180

235

400

110

15

180

445

 MAG-M65/4S

628

303

300

78

80

425

172

13

180

235

400

110

15

180

445

MAG-M65/5S

 718

303

300

78

80

515

172

13

180

235

400

110

15

180

445

MAG-M65/6S

808

303

300

78

80

605

172

13

180

235

400

110

15

180

445

MAG-M65/7S

898

303

300

78

80

695

172

13

180

235

400

110

15

180

445

MAG-M65/8S

 988

303

300

78

80

785

172

13

180

235

400

110

15

180

445



SC MAG-M BF

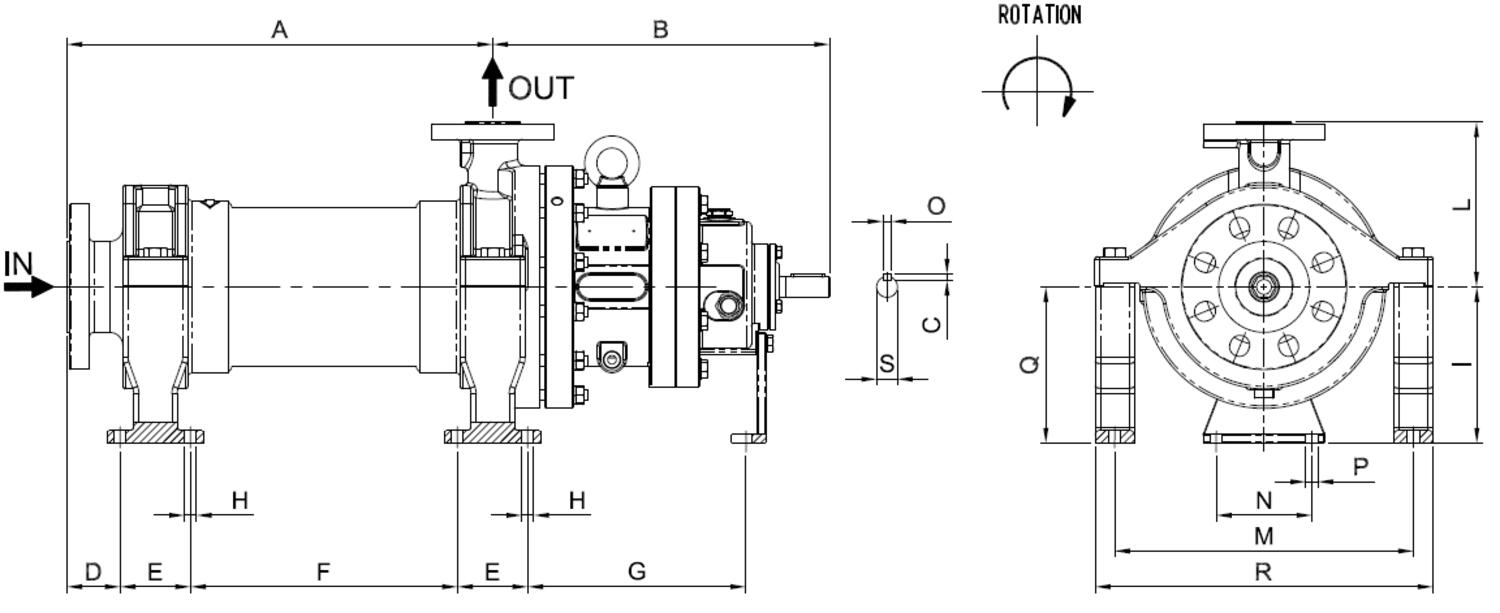

Ritning SC MAG-M sidokanalpump M PUMP
