DLM/P

Inline-mixer

  • Varsam mixning av skjuvkänsliga produkter
  • Lätt att rengöra med CIP-diskning
  • Ger homogen blandning även vid extrema koncentrationsförhållanden
  • Kapacitet 50 – 120.000 l/h
  • Viskositet 1 – 10.000.000 mPas

Produktinformation

INDAG intensiv inlinemixer DLM/P används för homogen blandning av skjuvkänsliga produkter. Exempel på applikationer: Inblandning av arom, färgämne eller emulgeringsmedel i fettmassa eller choklad.
Även vid mycket låg andel additiv (0,01%) kommer bladningsresultatet vara helt homogent.
Tillförd blandningenergi ger mindre än 1°C temperaturökning för produkten.

Ytterst skjuvkänsliga produkter som luftat skum hålls opåverkat av INDAG intensiv inlinemixer DLM/P.



INDAG intensiv inlinemixer DLM/P är uppbyggd kring rundade blandningselement på både rotor och stator (mixerhus).
De rundade blandningselementen är kraftigt dimensionerade för att klara av att blanda högviskösa produkter (>1.000.000 mPas)

Blandningsenergin tillförs effektivt till produkten.
Som tillval finns möjlighet att värma/kyla både rotor och stator.


DLM/P finns i två olika byggformer, kompakt (KB) eller med lagerbock (LB).

Utförande med lagerbock tillåter längre rotor med fler steg, större blandningsvolym och högre tryckområde.

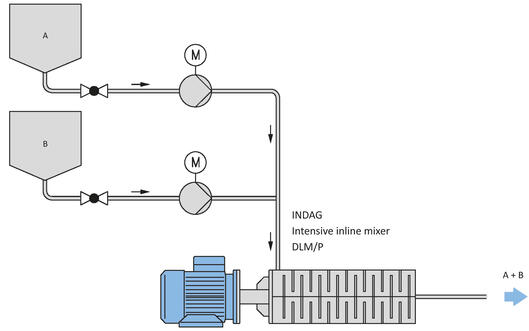

Flödes uppsättning för inline mixer DLMP

Teknisk information

Skjuvhastighet

< 300 s-1

Kapacitet

50 - 20.000 l/h beroende på produkt

Trycknivåer

6 bar



10 bar



16 bar, utförande med lagerbock, beroende på axeltätning



25 bar, utförande med lagerbock, beroende på axeltätning



40 bar, utförande med lagerbock, beroende på axeltätning

Material

1.4301 (AISI 304) eller 1.4404 (AISI 316L)

Axeltätning

Enkel mekanisk axeltätning



Dubbel spolad axeltätning



Dubbel spolad axeltätning, aseptisk

Temperatur

0-200 grader C (beroende på material)

Viskositet

1 - 1.000.000 mPas

Anslutningar

SMS, Tri-Clamp, DIN 11851 eller DIN 11864



Beställningsnummer

Favorit Artikel Storlek Kapacitet Varvtal Anslutning Effektområde
1 50-200 l/h 300-1500 rpm SMS 38 0,55-4 kW
1 50-200 l/h 300-1500 rpm SMS 38 0,55-4 kW
1 50-200 l/h 300-1500 rpm SMS 38 0,55-4 kW
2 100-800 l/h 200-1000 rpm SMS 51 1,5-7,5 kW
2 100-800 l/h 200-1000 rpm SMS 51 1,5-7,5 kW
2 100-800 l/h 200-1000 rpm SMS 51 1,5-7,5 kW
3 300-1500 l/h 200-1000 rpm SMS 63,5 2,2-22 kW
3 300-1500 l/h 200-1000 rpm SMS 63,5 2,2-22 kW
3 300-1500 l/h 200-1000 rpm SMS 63,5 2,2-22 kW
4 500-4000 l/h 200-1000 rpm SMS 76 4-35 kW
4 500-4000 l/h 200-1000 rpm SMS 76 4-35 kW
4 500-4000 l/h 200-1000 rpm SMS 76 4-35 kW
5 1000-10000 l/h 100-1000 rpm SMS 102 5,5-55 kW
5 1000-10000 l/h 100-1000 rpm SMS 102 5,5-55 kW
5 1000-10000 l/h 100-1000 rpm SMS 102 5,5-55 kW
6 2000-20000 l/h 100-1000 rpm SMS 102 11-75 kW
6 2000-20000 l/h 100-1000 rpm SMS 102 11-75 kW
6 2000-20000 l/h 100-1000 rpm SMS 102 11-75 kW

Vald artikel

DLM/P-108 HY KB

spinner symbol

Byggform Kompakt
Kapacitet 50-200 l/h
Anslutning SMS 38
Antal steg 8
Viskositet 1 - 1.000.000 mPas
Varvtal 300-1500 rpm
Temperaturområde 0-200 °C
Effektområde 0,55-4 kW
Storlek 1

Ritningar och teknisk information

Nerladdningsbara filer

  • DLM/P-108 KB mm A 377 B 129 H 148 L 968<br />DLM/P-208 KB mm A 397 B 155 H 148 L 990<br />DLM/P-308 KB mm A 408 B 175 H 190 L 1022<br />DLM/P-408 KB mm A 441 B 205 H 190 L 1055<br />DLM/P-508 KB mm A 474 B 244 H 218 L 1086<br />DLM/P-608 KB mm Mått på begäran

    DLM/P-108 KB mm A 377 B 129 H 148 L 968
    DLM/P-208 KB mm A 397 B 155 H 148 L 990
    DLM/P-308 KB mm A 408 B 175 H 190 L 1022
    DLM/P-408 KB mm A 441 B 205 H 190 L 1055
    DLM/P-508 KB mm A 474 B 244 H 218 L 1086
    DLM/P-608 KB mm Mått på begäran

  • DLM/P-108 LB mm A 559 B 129 H 250 L 1500<br />DLM/P-220 LB mm A 579 B 155 H 312 L 1700<br />DLM/P-320 LB mm A 590 B 175 H 385 L 2000<br />DLM/P-420 LB mm A 623 B 205 H 460 L 2200<br />DLM/P-520 LB mm A 656 B 244 H 460 L 2300<br />DLM/P-620 LB mm Mått på begäran

    DLM/P-108 LB mm A 559 B 129 H 250 L 1500
    DLM/P-220 LB mm A 579 B 155 H 312 L 1700
    DLM/P-320 LB mm A 590 B 175 H 385 L 2000
    DLM/P-420 LB mm A 623 B 205 H 460 L 2200
    DLM/P-520 LB mm A 656 B 244 H 460 L 2300
    DLM/P-620 LB mm Mått på begäran
