HYDRA-CELL

P400

Doseringspump

Wanner Hydra-Cell är en serie robusta multimembranpumpar som är särskilt utformade för att möjliggöra dosering med hög noggrannhet. Deras tätningslösa konstruktion innebär att de saknar genomgående axel med tätningar, vilket säkerställer att mediet aldrig kommer i kontakt med hydrauldelen. Membranen är avlastade med jämnt tryck över hela ytan, vilket bidrar till en exceptionellt lång livslängd. Denna kombination av funktioner gör Hydra-Cell-pumparna till ett pålitligt val för precisionsdosering i krävande applikationer.
  • Flöde 3 - 900 l/h
  • Tryck max. 103 bar
  • Plast eller metallutförande
  • Tätningslös och klarar torrkörning
  • Finns i ATEX utförande

Vald variant


PUMP WITH GEARBOX AND BASEPLATE

Art:


Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max 228 l/h
Tryck max 69 bar
Systemtryck max 17 bar
Anslutning inlopp 1" BSPT
Anslutning utlopp 3/4" BSPT
Material Bottenplatta SS 316L
Material Fjäderhållare Hastelloy C
Material Membran EPDM
Material Pumphus SS 316L
Material Ventiler Nitronic 50
Material Ventilfjädrar Elgiloy
Material Ventilsäten SS 316L
Axeldimension Hålaxel 24 mm
Rotation Valfri
Utväxling 10:1 - IEC 90-B5
Temperaturområde till 120 °C
Viskositet max 3000 cP
Olja Livsmedelsolja H1 (K)
Oljevolym Hydrauldel 1,05 l
1098_Particle size (mm) Max. 0,5mm
Vikt 30 kg

Nerladdningsbara filer

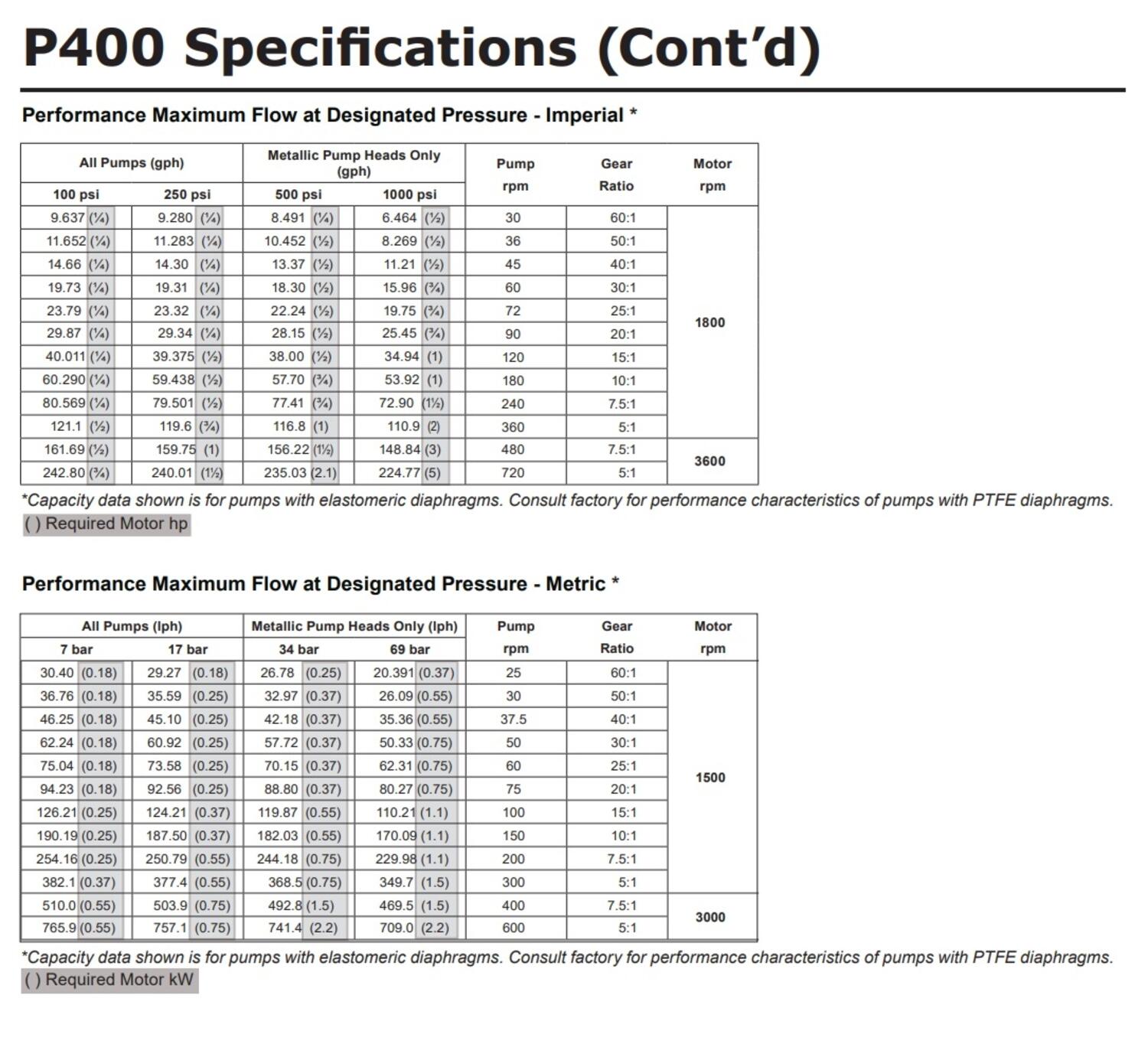

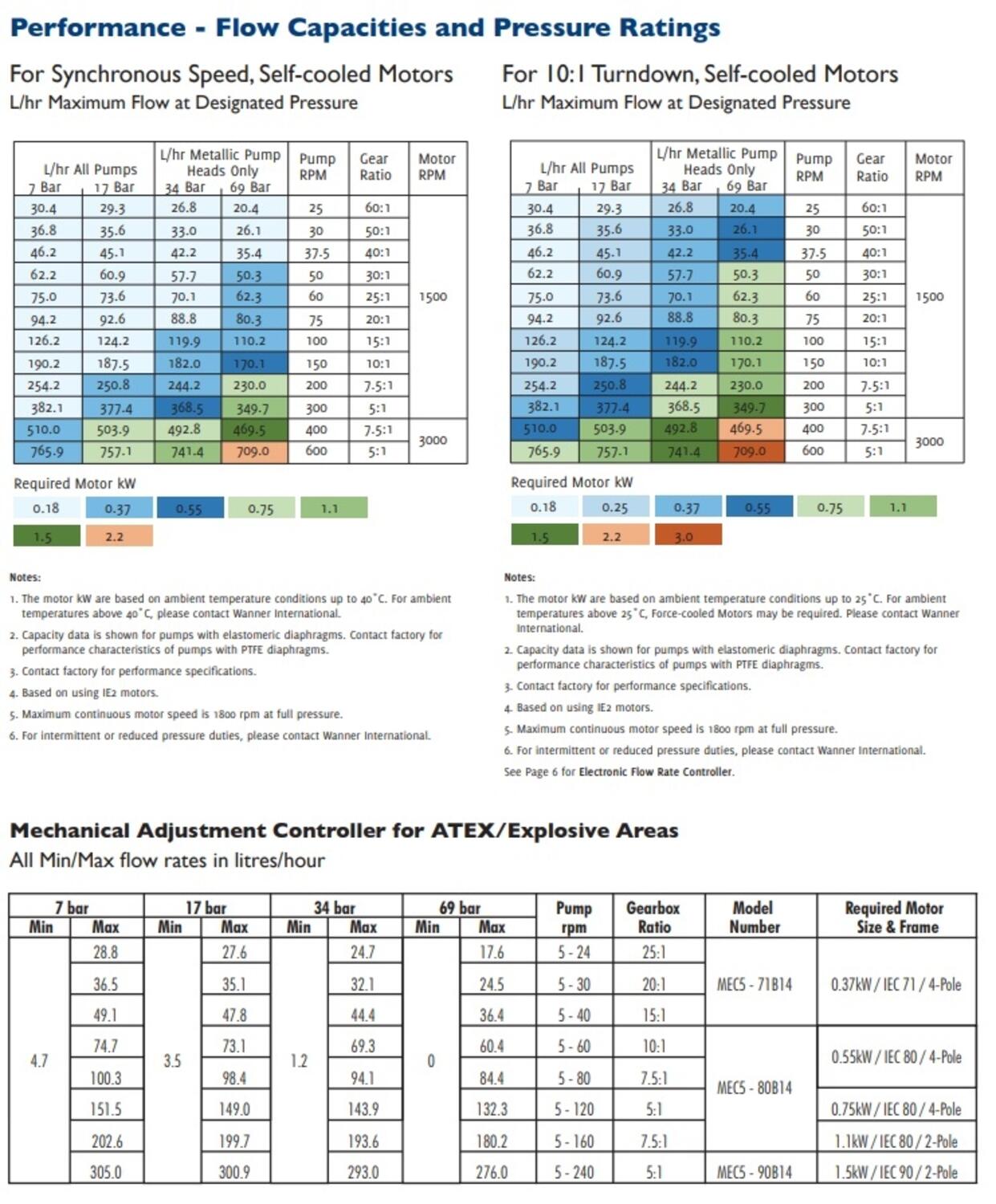

Pumpvärden

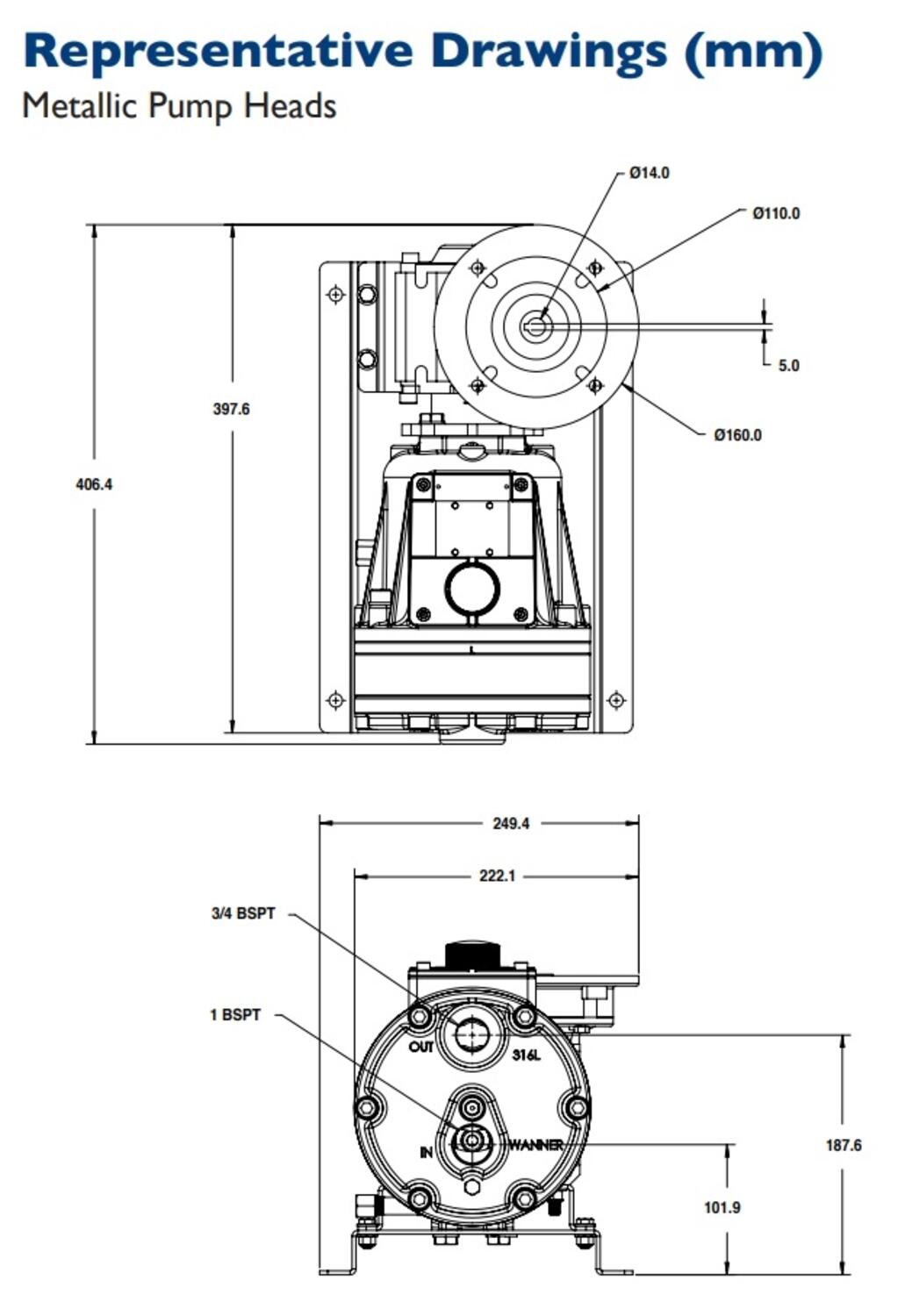

Ritningar och teknisk information

Produktinformation

Wanner HydraCell är en serie mycket robusta membranpumpar speciellt lämpade för dosering även vid höga tryck och svåra pumpmedier, som också kan vara slitande.

Pumparna har ingen genomgående axel med tätningar och mediet kommer aldrig i kontakt med mekanismen.

Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.

HydraCell-pumparna som arbetar enligt förträngningsprincipen, är självsugande, energisnåla och torrkörningssäkra.

Hydra-Cell pumparna möter de flesta och överträffar flara av kraven i standarden för doseringspumpar API 675.

De finns i många olika materialkombinationer och går även att få i ATEX-utförande för explosionsfarlig miljö.

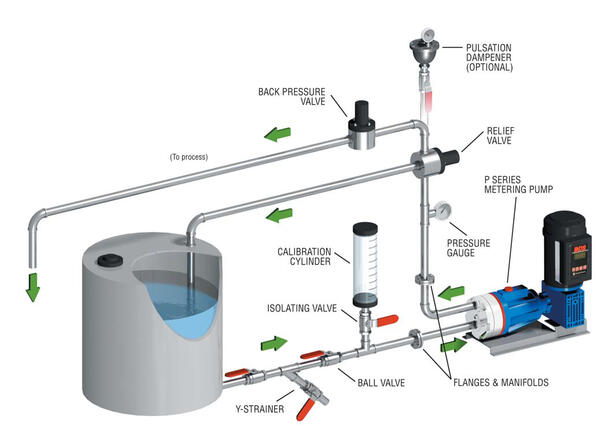

installationsexempel_hydracell_p100.tif



Exempel på installation



Teknisk information

Pumphus

Mässing, Gjutjärn, 316L, Hastelloy C, Polypropylen, Kynar

Membran O-ringar

Aflas, EPDM, FKM, PTFE, Neoprene, Buna-N

Ventilsäten

316L, Keramik, Hastelloy C, Tungsten Carbide

Ventiler

Nitronic 50, Hastelloy C, Keramik, Tungstenkarbid

Fjäder

Elgiloy, Hastelloy C

Fjäderhållare

PVDF, Hastelloy C

Flöde

3 - 900 l/h

Tryck metallutförande

Max. 70 bar

Tryck plastutförande

Polypropylen Max. 17 bar, Kynar Max. 24 bar

Inloppstryck

Max. 17 bar

Temperatur*

Max. +120 °C (Beroende på materialval m.m.)*

Partikelstorlek

Max. 0,5 mm

Viskositet**

Max. 3000 cP (Beroende på installation och varvtal)**

ATEX***

EEx II 2G k ia IIB T4 (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

EEx II 3G k IIC T4 (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Kel-Cell

Ja

Anslutningar (In/Ut)

1/2" BSPT / 3/8" BSPT (NPT eller flänsar på förfrågan)

Rotationsriktning

Valfri

Oljevolym hydrauldel

ca. 1,3 l (Oljenivån skall vara ca. 1 - 2 cm under helt fylld hydrauldel)

Vikt metallutförande

22 kg

Vikt plastutförande

16 kg

* För applikationer där temperaturen går under +10 eller över +80°C kontakta oss.

** Vid viskositeter över 500 cP kontakta oss.

*** För applikationer i explosionsfarlig miljö kontakta oss.
