Inom vätskehantering är kavitation ett av de mest kritiska fenomenen att förstå och förebygga. Det som ofta beskrivs som ett ljud likt "stenkross" i systemet är i själva verket en destruktiv fysisk process som, om den lämnas oåtgärdad, snabbt kan leda till omfattande materialskador och haverier.
För att säkerställa en stabil drift krävs en djupare förståelse för varför dessa krafter uppstår och hur de kan kontrolleras genom rätt systemdesign.
Nästan alla pumpar som hanterar vätskor kan drabbas av kavitation. Det avgörande är inte konstruktionen i sig, utan vilka tryckförhållanden som uppstår i och kring pumpen – särskilt på sugsidan där marginalerna ofta är som minst.
Den fysiska processen: Från ångbildning till implosion
Kavitation uppstår när det statiska trycket i en vätska sjunker under dess mättade ångbildningstryck vid aktuell temperatur. Den här situationen kan uppstå i flera typer av pumpar, men gemensamt är att det sker där vätskan accelererar eller där motstånd i systemet skapar lokala tryckfall – ofta i inlopp, ventiler eller trånga passager.
Processen kan delas upp i två faser:
Bubbelbildning
När trycket faller under ångbildningstrycket börjar vätskan lokalt att förångas och små ångbubblor bildas.
Kollaps
När bubblorna transporteras vidare till områden med högre tryck kondenserar ångan snabbt. Bubblorna imploderar med mycket hög energi.

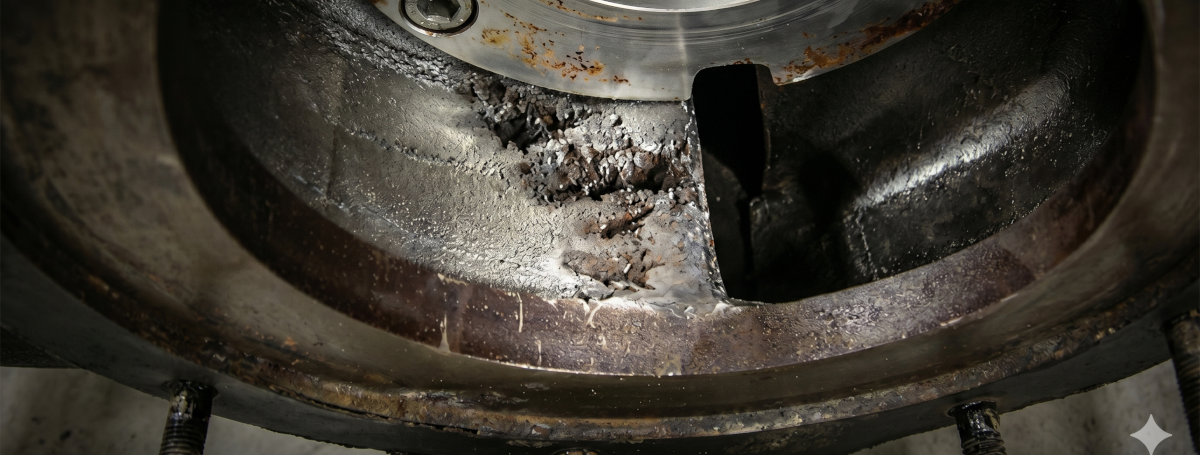

Vid dessa implosioner uppstår så kallade mikro-jets – små, riktade vätskestrålar som träffar materialytor med extrem kraft, ofta motsvarande tryck på flera tusen bar i mycket liten skala. Det är denna upprepade belastning som orsakar de typiska gropskadorna, på engelska pitting, och det gradvisa materialslitaget som förknippas med kavitation.
Varför uppstår kavitation?
Det finns flera tekniska faktorer som avgör om vätskan förblir stabil eller övergår i ångfas. I grunden handlar det om relationen mellan systemets tillgängliga tryck och pumpens specifika krav.
Negativ NPSH-marginal är kärnan i problemet. Det uppstår när det tillgängliga trycket vid pumpinloppet, NPSHa, är för lågt i förhållande till vad pumpen kräver, NPSHr, för att fungera utan ångbildning.
För att förstå varför marginalen försvinner måste vi titta på de faktorer som påverkar det tillgängliga trycket, NPSHa:
- Friktionsförluster: Detta är ofta den avgörande faktorn. För trånga sugledningar, långa rördragningar eller för många rörkrökar skapar ett tryckfall. Ju högre friktion, desto lägre blir det tillgängliga trycket vid pumpen.
- Vätskans ångbildningstryck: Vid högre temperaturer ökar vätskans benägenhet att förångas. Det innebär att en pump som fungerar utmärkt med kallt vatten kan börja kavita om vätsketemperaturen stiger, eftersom marginalen då äts upp "inifrån".
- Geometrisk sughöjd: Om pumpen är placerad ovanför vätskekällan måste den använda en del av det tillgängliga atmosfärstrycket för att lyfta vätskan. Detta minskar trycket som finns kvar för att mata pumpen.
Formel för NPSH-beräkning
NPSHa = Atmosfärstryck +/- Sughöjd - Friktionsförluster - Ångbildningstryck
Identifiering och symptom
Att tidigt identifiera kavitation är avgörande för att undvika sekundära skador på lager och mekaniska tätningar. Var uppmärksam på följande tecken:
- Karakteristiskt ljud: Ett metalliskt, skramlande ljud som påminner om kavitationens mekaniska påverkan.
- Vibrationer: Obalans i flödet och de konstanta mikro-implosionerna skapar högfrekventa vibrationer.
- Prestandaförlust: En märkbar nedgång i tryckuppsättning, H, och flöde, Q, jämfört med pumpens datablad.
Förebyggande åtgärder och systemdesign
Lösningen på kavitationsproblem ligger sällan i själva pumpen, utan i hur systemet runt omkring är designat. Orsaken till kavitation finns nästan alltid uppströms om pumpen. För att eliminera risken bör man:
- Säkerställa NPSH-marginalen: Öka NPSHa genom att exempelvis höja vätskenivån på sugsidan eller sänka pumpens placering.
- Optimera sugsidan: Minimera antalet komponenter och rörböjar före pumpen och använd rätt rördimension för att hålla nere friktionsförlusterna/tryckfallet.
- Temperaturkontroll: Var medveten om att en högre vätsketemperatur ökar ångbildningstrycket, vilket kräver ett högre inloppstryck.
Att hantera kavitation handlar om att arbeta med fysiken istället för mot den. Genom noggranna beräkningar, rätt pumpval och en genomtänkt systemlayout skapar vi förutsättningar för en tyst, effektiv och långsiktigt hållbar drift.
