Hy-line Plus, lobrotorpump från Jabsco

Vald variant

Teknisk data

Flöde	3,5 l/100rpm
Flöde max	52 l/min
Tryck max	6 bar
Portstorlek	25 mm
Tätningstyp	Enkel mekanisk
Lobtyp	Tri-lob
Material Axeltätning	Kol/Rostfritt stål
Material Elastomerer	Nitril
Material Lober	Rostfritt stål 316L
Material Lock	Rostfritt stål 316L

Material Pumphus	Rostfritt stål 316L
Material Växelhus	Aluminium
Hastighet max	1500 rpm
Temperaturområde från	-30 °C
Temperaturområde till	100 °C
Partikelstorlek max	6 mm
Viskositet max	1000000 cP
Ytfinhet	0,8 µm Ra

Nerladdningsbara filer

Ritningar och teknisk information

Produktinformation

Användningsområde

Packo Hyline Plus lobrotorpumpar håller hög hygienisk standard vilket gör dem speciellt lämpliga för hantering av livsmedel, kosmetika och kemiska produkter. Pumparna ger ett jämnt flöde och klarar även högviskösa produkter som också kan innehålla fasta partiklar. De är självsugande, har goda tryckegenskaper och ger full kapacitet i båda rotationsriktningarna. Pumparna är mycket robusta med extra kraftiga axlar och lager. Loberna roterar utan kontakt med varandra eller pumphuset, detta gör pumparna skonsamma mot mediet, minimerar slitaget och gör det möjligt att pumpa vätskor utan smörjvärde. Med spolad axeltätning klarar pumpen torrkörning.

Volymetrisk verkningsgrad

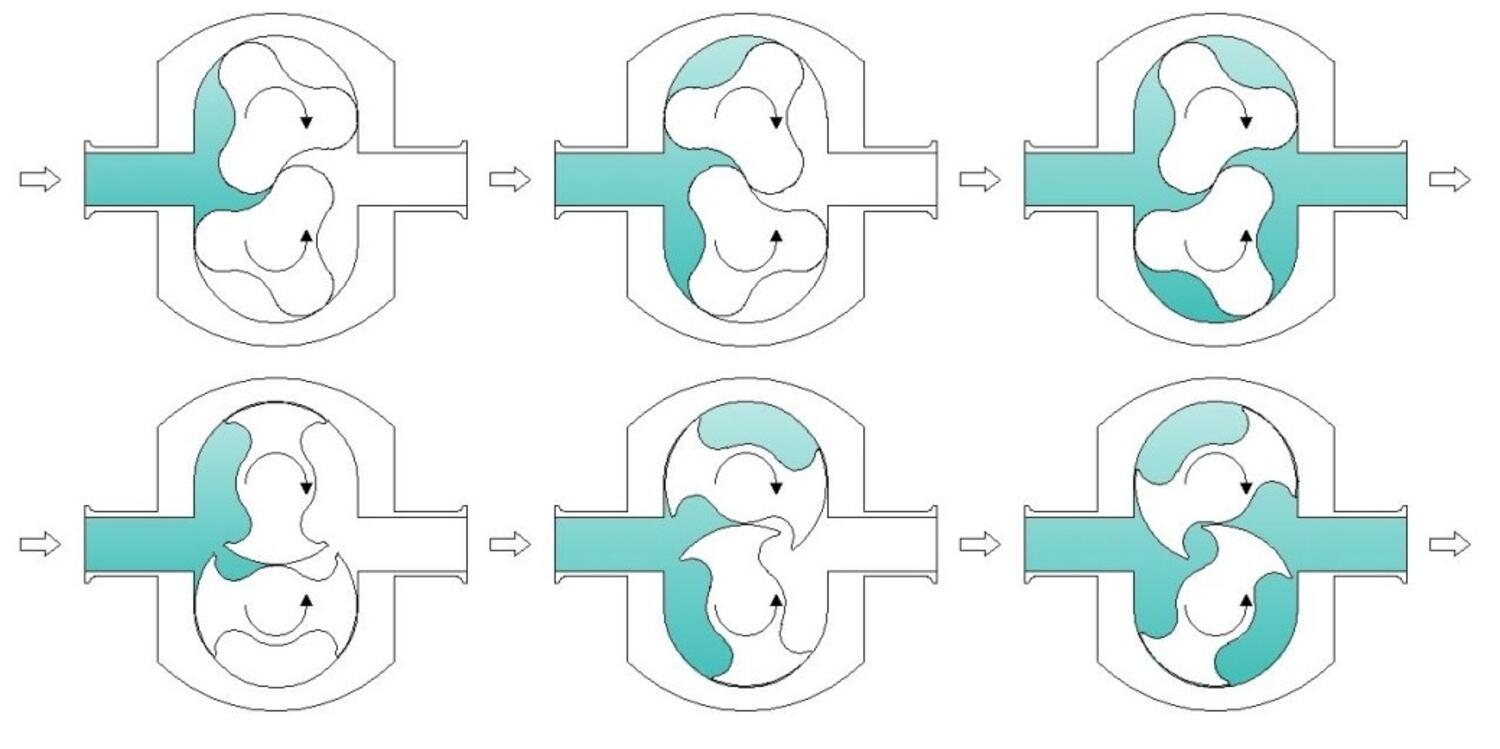

Grundprincipen för lobrotorpumpar förutsätter att det inte finns någon mekanisk kontakt mellan rotor-pumphus,

rotor-rotor eller rotor-lock. Dessa spelrum inuti pumpen måste vara tillräckligt stora för att möjliggöra:

- axelnedböjning under tryck

- termisk expansion

Spelet måste även hållas så litet som möjligt för att upprätthålla pumpens effektivitet.

Volymetrisk effektivitet förloras när vätska läcker tillbaka från trycksidan till inloppssidan genom dessa mellanrum, s.k. backläckage eller återläckage. Storleken på backläckaget påverkas av vätskans viskositet, storleken på spelet samt differenstrycket över pumpen.

Jabsco rotorer finns med 2 alternativa utföranden på spelrum

- högtrycksutförande med större spelrum

- högeffektivt utförande med mindre spelrum anpassad för hantering av tunnflytande vätskor

CIP- och SIP.

Hyline Plus är konstruerad för att klara både CIP och SIP (ångsterilisering) givet att anvisningar i användarmanualen följs.

Applikationsexempel för Packo Hyline Plus

Mejeriprodukter: Mjölk, yoghurt, grädde, vassle, löpe, skummjölk, smör, kvarg, keso, smältost

Drycker: Fruktjuice, jäst, cider, vin, flytande socker, glykos, sprit, extrakt, essenser

Livsmedel och konfektyr: Choklad, fruktmos, barnmat, soppor, såser, korvmassa, vegetabiliska oljor, degar, sylt, äggprodukter, sirap, flytande socker, fond, ketchup, senap, godismassa, glasyr, majonnäs, dressingar

Personhygien: Tvål, schampo, balsam, tandkräm, gel, krämer, lotion, kosmetika

Kemisk industri: Färg, lösningar, oljetillsatser, polymerer, lim, bläck, gelantin

Pappersindustri: Tallolja, såpa, stärkelse, lignin, ytbelag, slurry, restprodukter

Läkemedel- Medicin och bioteknik: Ultrafiltration, proteinsträngar, blod, plasma, enzymer, ytbehandlingslösning, alkohol, dragéemassa, pillermassa (för högre hygienkrav inklusive EHEDG, USP class VI, mm. se serie Ultraline)

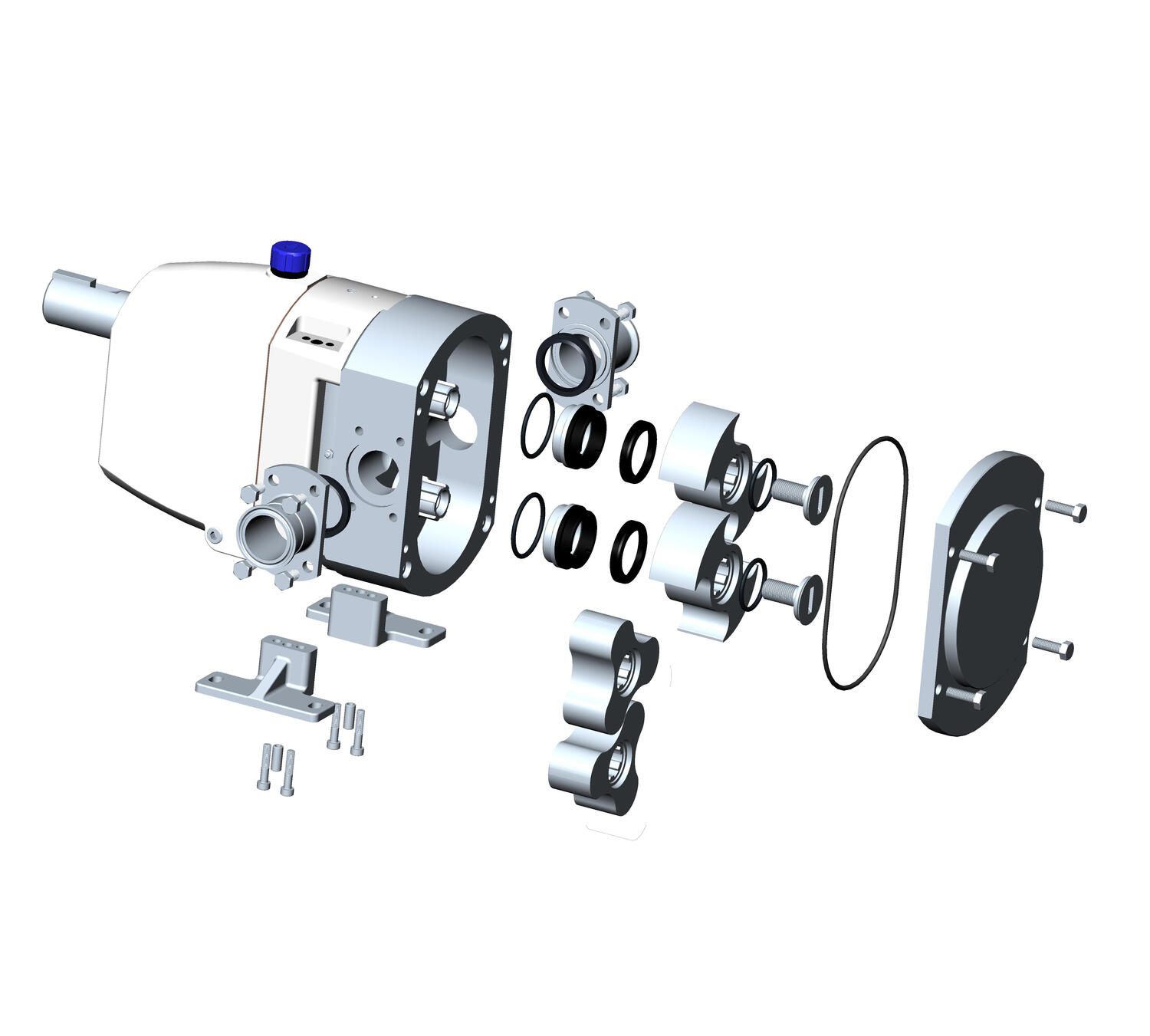

Teknisk information

Rotorhus	Syrafast rostfritt stål 316L
Växelhus	Aluminium, elektrostatiskt pulverlackerat, Rostfritt stål 316L som tillval
Montagefötter	Rostfritt stål 304
Lober	Syrafast rostfritt stål 316L
Ytfinhet	0,8 um maskinbearbetat, elektropolerat som tillval
Tätningar	Enkel mekanisk axeltätning -Kol/Rostfritt stål (C/SS) -Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) -Packfläta 3 ringar PTFE Enkel spolad mekanisk axeltätning -Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) Dubbel spolad mekanisk axeltätning -Kol/Kiselkarbid (C/SiC) + Kol/Kiselkarbid (C/SiC) -Kiselkarbid/Kiselkarbid (SiC/SiC) + Kol/Kiselkarbid (C/SiC)

Elastomerer	Nitril	-30 till +100 °C	FDA CFR 21 177.2600 3A 18-03 EN1935:2004
	EPDM	-35 till +140 °C	FDA CFR 21 177.2600 3A 18-04 EN1935:2004
	Viton®	-25 till +180 °C	FDA CFR 21 177.2600 EN1935:2004
	PTFE	-20 till +180 °C	FDA CFR 21 177.1550
Kapacitet	Maxflöde från ca 50 l/min till 1 800 l/min
Tryck	Trelobsrotor, högeffektiv (kod 0) max 6 bar Trelobsrotor, högtryck (kod 4) max 15 bar Dubbel vingrotor, högeffektiv (kod 8) max 6 bar Dubbel vingrotor, högtryck (kod 9) max 15 bar
Temperatur	-30 till +140 °C beroende på pumpstorlek, axeltätning, lobtyp och elastomer
Viskositet	1-1 000 000 cP
Klassning	Certifierade för hygienkrav enligt 3-A, FDA och EN1935:2004
Anslutningar	SMS 1146, Tri-clamp, BSP, IDF, RJT, 3A ACME, DIN 11851, NPT, Förstorad rektangulär fläns
Tillval*	Lock med överströmningsventil (max 5 000 cP) Uppvärmning/kylning av lock Uppvärmning/kylning av pumphuvud Uppvärmning/kylning av både lock och pumphuvud Materialintyg och testprotokoll ATEX II 2GD c Tx (Specialutförande kontakta TELFA)

Varianter	Tryck max	Partikelstorlek max	Portstorlek	Lobtyp	Flöde max	Hastighet max
PUMP HY-line plus högeffektiv Art: HP32L-7800 Kopierad!	6 bar	6 mm	25 mm	Tri-lob	52 l/min	1500 rpm
PUMP HY-line plus högtryck Art: HP32L-7840 Kopierad!	15 bar	6 mm	25 mm	Tri-lob	52 l/min	1500 rpm
PUMP HY-line plus högeffektiv Art: HP32L-7880 Kopierad!	5 bar	6 mm	25 mm	Yx-Lob	52 l/min	1500 rpm
PUMP HY-line plus högtryck Art: HP32L-7890 Kopierad!	15 bar	6 mm	25 mm	Yx-Lob	52 l/min	1500 rpm
PUMP HY-line plus högtryck Art: HP34L-7840 Kopierad!	10 bar	6 mm	38/40 mm	Tri-lob	108 l/min	1500 rpm
PUMP HY-line plus högtryck Art: HP340-7890E Kopierad!	10 bar	6 mm	25 mm	Yx-Lob	105 l/min	1500 rpm
PUMP HY-line plus högeffektiv Art: HP420-0800 Kopierad!	6 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0640 Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0840 Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0840E Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0140E Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0840S Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Tri-lob	127 l/min	1000 rpm
PUMP Hy-line plus högeffektiv Art: HP420-0880 Kopierad!	5 bar	10 mm	25 mm, 38/40 mm	Yx-Lob	123 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0290V Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Yx-Lob	123 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP420-0890 Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Yx-Lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP42H-0890 Kopierad!	15 bar	10 mm	25 mm, 38/40 mm	Yx-Lob	127 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP440-0840 Kopierad!	10 bar	10 mm	38/40 mm, 50 mm	Tri-lob	211 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP440-0844 Kopierad!	10 bar	10 mm	38/40 mm, 50 mm	Tri-lob	211 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP440-0790-V Kopierad!	8 bar	10 mm	38/40 mm, 50 mm	Yx-Lob	204 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP440-0890 Kopierad!	8 bar	10 mm	38/40 mm, 50 mm	Yx-Lob	204 l/min	1000 rpm
PUMP HY-line plus högeffektiv Art: HP520-0800 Kopierad!	6 bar	15 mm	38/40 mm, 50 mm	Tri-lob	269 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP520-0840 Kopierad!	15 bar	15 mm	38/40 mm, 50 mm	Tri-lob	269 l/min	1000 rpm
PUMP HY-line plus högeffektiv Art: HP520-0880 Kopierad!	5 bar	15 mm	38/40 mm, 50 mm	Yx-Lob	265 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP520-0190 Kopierad!	15 bar	15 mm	38/40 mm, 50 mm	Yx-Lob	265 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP520-0890 Kopierad!	15 bar	15 mm	38/40 mm, 50 mm	Yx-Lob	265 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP540-0840 Kopierad!	10 bar	15 mm	50 mm, 76/80 mm	Tri-lob	463 l/min	1000 rpm
PUMP HY-line plus högtryck Art: HP540-0290E Kopierad!	8 bar	15 mm	50 mm, 76/80 mm	Yx-Lob	455 l/min	1000 rpm
PUMP HY-line plus högeffektiv Art: HP620-0800 Kopierad!	6 bar	20 mm	65 mm, 76/80 mm	Tri-lob	451 l/min	720 rpm
PUMP HY-line plus högtryck Art: HP620-0840 Kopierad!	15 bar	20 mm	65 mm, 76/80 mm	Tri-lob	451 l/min	720 rpm
PUMP HY-line plus högeffektiv Art: HP620-0880 Kopierad!	5 bar	20 mm	65 mm, 76/80 mm	Yx-Lob	461 l/min	720 rpm
PUMP HY-line plus högtryck Art: HP620-0890 Kopierad!	15 bar	20 mm	65 mm, 76/80 mm	Yx-Lob	461 l/min	720 rpm
PUMP HY-line plus högtryck Art: HP640-0890 Kopierad!	8 bar	20 mm	76/80 mm, 100 mm	Yx-Lob	684 l/min	720 rpm
PUMP HY-line plus högtryck Art: HP640-0840 Kopierad!	10 bar	20 mm	76/80 mm, 100 mm	Tri-lob	692 l/min	720 rpm
